Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 90 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kurzbeschreibung:

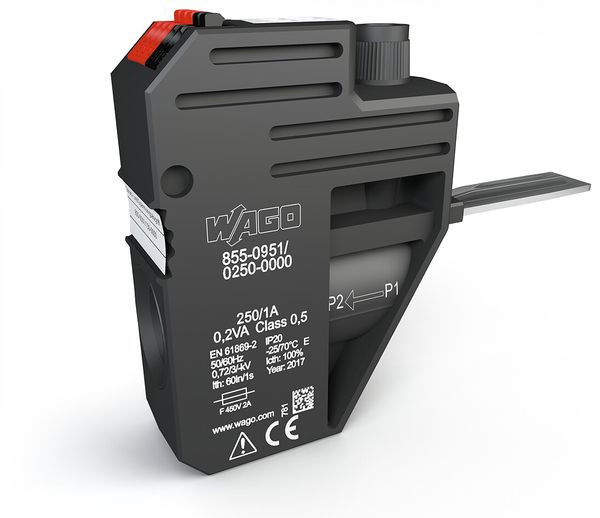

Der Strom- und Spannungsabgriff für die 95mm²-Hochstrom-Durchgangsklemme bildet die optimale Grundlage für ein erfolgreiches Energiemanagement. Überall dort, wo elektrische Leistung gemessen werden soll, sind Strom und Spannung erforderlich. Der sogenannte Strom- und Spannungsabgriff ist eine Kombination aus Stromwandler und Spannungsabgriff und kann einfach und schnell in den Brückerschacht der 95mm²-Hochstrom-Durchgangsklemme montiert werden. Eine integrierte Sicherung bietet für nachgeschaltete Energiemessgeräte einen sicheren Schutz. Ein integrierter Stromwandler mit einem Wandlungsverhältnis 250 A / 1 A ermöglicht eine präzise Strommessung gemäß EN 61869-2 in der Genauigkeitsklasse 0.5. Der Anschluss des Stromausgangs ist mit S1 (schwarz) und S2 (rot) gekennzeichnet. Eine Drückerbetätigung dient zum Anschließen und Lösen von feindrähtigen Leitern. Durch die 5-polige Auslegung (2 x S1 und 3 x S2) ergeben sich Vorteile wie:
- Kurzschließen des Stromwandlers (S1 und S2) über einen Brücker (2000-402)
- Direkte Sternpunktbrückung am Stromwandler
Der Anschluss der Spannung erfolgt über eine redundant ausgeführte Anschlussklemme. Der Strom- und Spannungsabgriff bietet zusätzlich eine Beschriftungsmöglichkeit. Es kann zwischen einem durchgängigen Beschriftungsstreifen oder dem WMB-Multibeschriftungssystem auswählt werden.
Merkmale:
- Abgriff der Energiedaten direkt an der Einspeisung
- Einfache Montage durch Einstecken in den Brückerschacht der 95mm²-Hochstrom-Durchgangsklemme
- Integrierter Stromwandler 250 A / 1 A
- Genauigkeitsklasse: 0,5
- Abgesicherter Spannungspfad
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 90 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Durchsteckstromwandler |
| Öffnungsdurchmesser | 16 mm |
| Primärer Bemessungsstrom In | 250 A |
| Sekundäre Bemessungsscheinleistung | 0.2 VA |
| Sekundärer Bemessungsstrom | 1 A |
| Mit Berührungsschutz | ja |
| Genauigkeitsklasse | 0.5 |
| Höhe der Öffnung | 16 mm |
| Öffnungsbreite | 16 mm |
| Kurzbeschreibung | Strom- und Spannungsabgriff bis 95 mm²,Primärer Bemessungsstrom 250 A,Sekundärer Bemessungsstrom 1 A |
| eClass 11.0 - Klasse | 27210902 |
| UNSPSC 14.0801 - Klasse | 39121032 |
| Anzahl der Primäreingänge | 1 |
| Sekundärer Anschluss | sonstige |
