Beschreibung

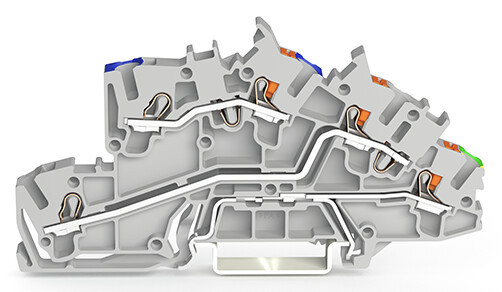

Installationsetagenklemme; mit Betätigungsöffnung und Drücker; 2,5 mm²; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm²; grau
Installationsetagenklemme Serie 2203 mit Betätigungswerkzeug
Bei dieser Installationsetagenklemme mit der Artikelnummer 2203-7546 steht eine schnelle und zuverlässige Verbindung im Fokus. Diese Installationsetagenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Installationsetagenklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm².Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 400 V |
| Betriebstemperatur | -35 - 85 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Potenziale | 3 |
| Grundfarbe | grau |
| Mit PE-Funktion | ja |
| N-Funktion möglich | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Bemessungsstrom In | 31 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 95.6 mm |
| Tiefe | 46.6 mm |
| Kurzbeschreibung | Installationsetagenklemme,mit Betätigungsöffnung und Drücker,2,5 mm²,grau |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
