03571106
SCHNEIDER ELECTRIC 56517 VIGIREX RH197M 230VAC

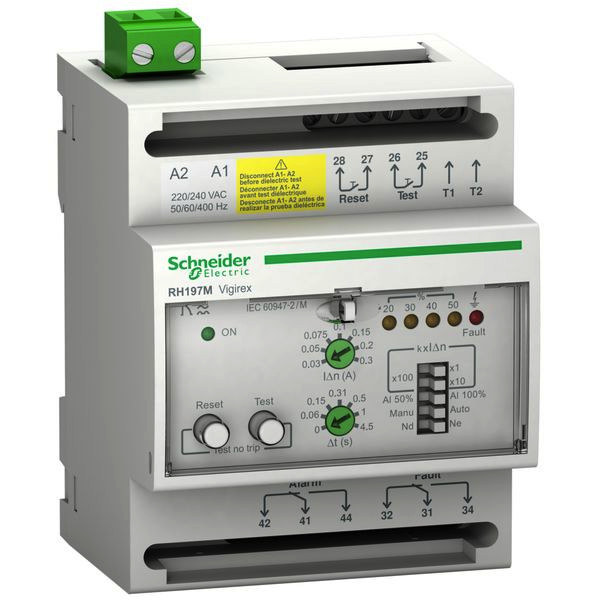

Das VigiPacT RH197M ist ein Fehlerstromschutzrelais für die DIN-Schienenmontage. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Es misst über seinen zugehörigen Ringkernwandler den Erdschlussstrom in einer elektrischen Anlage. Er löst den zugehörigen Schutzschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsspannung beträgt 220/240V AC 50/60Hz. Es handelt sich um eine Erdschluss-Schutzklasse vom Typ A. Die Stromempfindlichkeit ist mit 19 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 7 Einstellungen von sofort bis 4,5s wählbar. Der Alarm wird per Dip-Schalter auf 50% oder 100% von IDn eingestellt. Ein Schalter ermöglicht die Wahl zwischen manueller Rückstellung vor Ort oder automatischer Rückstellung nach einer Fehlerbehebung. Die überwachte Spannung des Verteilersystems beträgt bis zu 1000V AC 50/60/400Hz. Er wird auf einer DIN-Schiene in einer Schalttafel installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden werden.
