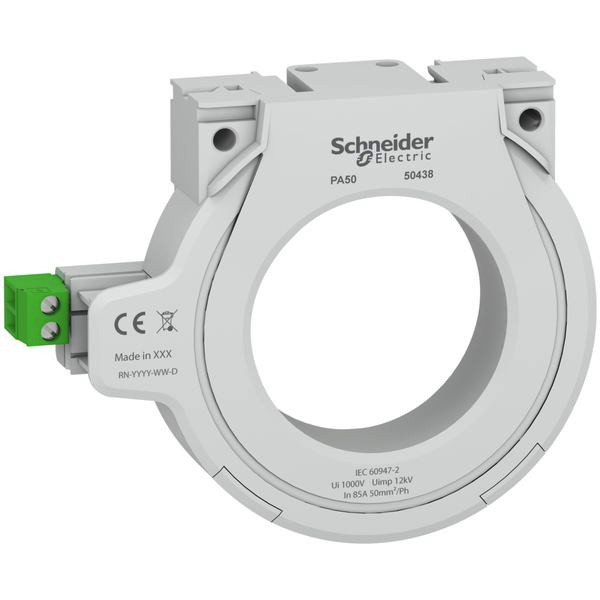

SCHNEIDER ELECTRIC 50438 geschlossener Ringkern für Fehlers

Dieser Ringkern ist für die Vigilohm Isolationsfehlersuchgeräte und die VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Er ermöglicht die Überwachung des eingespeisten Bauteils von Vigilohm Insulation Monitor und die Messung eines Nennstroms bis zu 85A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Der Innendurchmesser des Toroids beträgt 50 Millimeter und das Gewicht 0,200 kg. Die Kabel müssen innerhalb des Toroids zentriert sein, und der Durchmesser aller dieser Kabel darf 25 mm nicht überschreiten. Der maximale Querschnitt pro Phase (R, S, T, N) beträgt 50mm² für einen Kupferleiter.
