Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

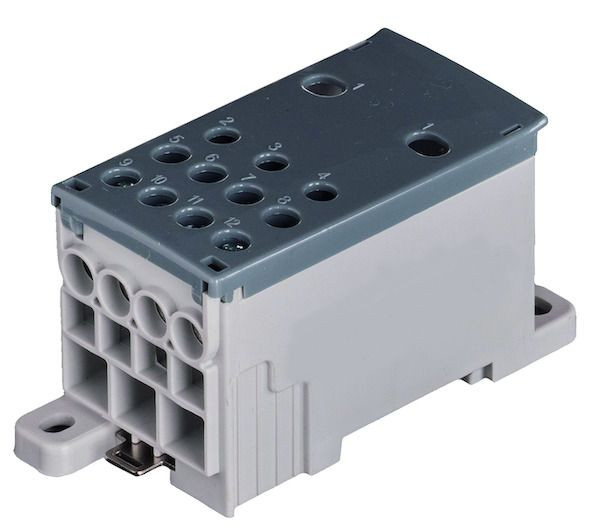

- Verteilerklemme für die Montage auf DIN-Tragschienen oder Montageplatten
- Klemmkörper: Messing, verzinnt
- Klemmschrauben: Stahl, verzinkt
- Nennstrom:
PPVB 12529: 125 A
PPVB 1606: 160 A
PPVB 25038: 250 A
PPVB 40038: 400 A
PPVB 50044: 500 A - Isoliergehäuse: Kunststoff (PA /PC) schlagzäh, flammgeschützt, Dauergebrauchstemperatur: 120°C
- Normen / Vorschriften: Verbindungsmaterial für Niederspannungs-Stromkreise für Haushalt und ähnliche Zwecke VDE 0613 Teil 1 / EN 60998-Reihenklemme VDE 0611-1 / EN60947-7-1
- Isolationsspannung: 1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation), Verschmutzungsgrad 2 (z. B. Verteilereinbau)
- Betriebstemperatur: max. 70°C
- Befestigung: Auf DIN Tragschiene nach EN 50022 / EN 60715 oder Schraubbefestigung M5
- Berührungsschutz: IP 20, fingersicher
- Ecken gerundet
- Geeignet für rund ein-und mehrdrähtige Cu- und eindrähtige Al-Leiter
- Abdeckung: Klappdeckel
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.
Merkmale
| Breite | 42 mm |
| Anschlussart | schrauben |
| Polzahl | 1 |
| Gewicht | 0,27 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 79 mm |
| Tiefe | 50 mm |
| Berührungssicher | ja |
| Nennstrom | 250 A |
| Montageart | DIN-Schiene/Schraube |
| Anzahl der Eingänge | 1 |
| Anzahl der Ausgänge | 11 |
| Geeignet für massive Leiter | ja |
| Geeignet für mehrdrähtige Leiter | ja |
| Leiterquerschnitt Zugang | 150 - 50 mm² |
| Leiterquerschnitt Abgang | 2.5 - 35 mm² |
| Leiterquerschnitt Abgang AWG | 14 - 2 |
| eClass 11.0 - Klasse | 27400603 |
| UNSPSC 14.0801 - Klasse | 39121432 |
