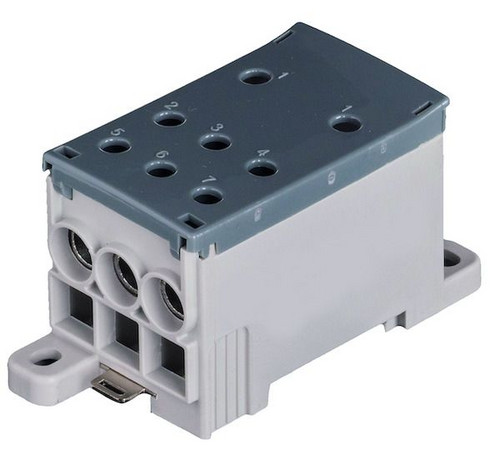

Artikelbild
Abbildung ähnlich
PROTEC.class

05105386
PROTEC.class PPVB 1606 Phasenverteilungsblock 160 A

PPVB 1606 4016705153862 PPVB1606
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

  • Verteilerklemme für die Montage auf DIN-Tragschienen oder Montageplatten
  • Klemmkörper: Messing, verzinnt
  • Klemmschrauben: Stahl, verzinkt
  • Nennstrom:
    PPVB 12529: 125 A
    PPVB 1606: 160 A
    PPVB 25038: 250 A
    PPVB 40038: 400 A
    PPVB 50044: 500 A
  • Isoliergehäuse: Kunststoff (PA /PC) schlagzäh, flammgeschützt, Dauergebrauchstemperatur: 120°C
  • Normen / Vorschriften: Verbindungsmaterial für Niederspannungs-Stromkreise für Haushalt und ähnliche Zwecke VDE 0613 Teil 1 / EN 60998-Reihenklemme VDE 0611-1 / EN60947-7-1
  • Isolationsspannung: 1000 V AC / DC für: Überspannungskategorie III (Uimp = 8 kV, feste Installation), Verschmutzungsgrad 2 (z. B. Verteilereinbau)
  • Betriebstemperatur: max. 70°C
  • Befestigung: Auf DIN Tragschiene nach EN 50022 / EN 60715 oder Schraubbefestigung M5
  • Berührungsschutz: IP 20, fingersicher
  • Ecken gerundet
  • Geeignet für rund ein-und mehrdrähtige Cu- und eindrähtige Al-Leiter
  • Abdeckung: Klappdeckel
Die Marke PROTEC.class®steht für innovatives Elektroinstallationsmaterial. Sie finden Befestigungsmaterial, Werkzeug, Messgeräte und Bedarfsartikel, die genau auf die Bedürfnisse des Elektroinstallateurs zugeschnitten sind. Batterien, Taschenlampen und Multimedia-Zubehör runden das Sortiment auch für Radio- und Fernsehtechniker und Elektriker mit Ladengeschäft ab.

Merkmale

Breite 40 mm
Anschlussart schrauben
Polzahl 1
Gewicht 0,27
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 67 mm
Tiefe 46 mm
Berührungssicher ja
Nennstrom 160 A
Montageart DIN-Schiene/Schraube
Anzahl der Eingänge 1
Anzahl der Ausgänge 6
Geeignet für massive Leiter ja
Geeignet für mehrdrähtige Leiter ja
Leiterquerschnitt Zugang 16 - 95 mm²
Leiterquerschnitt Abgang 2.5 - 35 mm²
Leiterquerschnitt Zugang AWG 000 - 6
Leiterquerschnitt Abgang AWG 14 - 2
eClass 11.0 - Klasse 27400603
UNSPSC 14.0801 - Klasse 39121432
