  5. 19 30 010 0297 Sock…

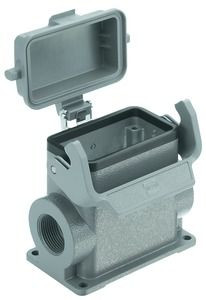

Artikelbild
Abbildung ähnlich
HARTING

02190355
HARTING 19 30 010 0297 Sockelgeh. HAN B10 2xM32

19 30 010 0297 19300100297
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Sockelgehäuse, mit Kunststoffkappe, Baugröße: 10 B, hohe Bauform, Längsbügel, Polycarbonat (PC), Edelstahl, seitlicher Kabeleingang, 2x M32, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet, RAL 7037 (staubgrau), Werkstoff Dichtung: NBR

Merkmale

Breite 94 mm
Gehäusefarbe grau
Werkstoff des Gehäuses Aluminium
Verpackungseinheit 1
Gewicht 0,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
UV-beständig ja
Höhe 80.8 mm
Mit Klappdeckel ja
Art der Verriegelung Längsbügel
Betriebstemperatur -40 - 125 °C
Ausführung des Gehäuses Sockelgehäuse
Schutzart (IP), montiert IP65
Anordnung der Kabelzuführung seitlich
Anzahl der Leitungseinführungen 2
Beschichtung Gehäuse pulverbeschichtet
Mit Dichtung ja
Bügellage Unterteil
Befestigungsart der Kabelverschraubung metrisch
Kurzbeschreibung Sockelgehäuse, mit Kunststoffkappe, Baugröße: 10 B, hohe Bauform, Längsbügel, Polycarbonat (PC), Edelstahl, seitlicher Kabeleingang, 2x M32
Tiefe 80.8 mm
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_19300100297_DE.pdf (561.66 KB)
icon
Datei
pdb_PDF_DS_19300100297_EN.pdf (561.16 KB)
icon
Datei
pdb_PDF_PD_19300100297_EN.pdf (579.15 KB)
icon
Datei
pdb_19300100297_100209290DRW004E.pdf (189.96 KB)
