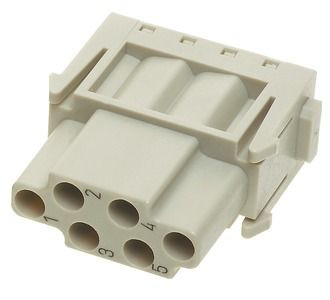

Artikelbild
Abbildung ähnlich
HARTING

02199188
HARTING 09140063101 Han E Modular Einsatz Buchs

09 14 006 3101 09140063101
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Han E® Modul, Einzelmodul, Crimpanschluss, Buchse, Kontakte: 6, Leiterquerschnitt: 0,14 ... 4 mm², Bemessungsstrom: ?16 A, Polycarbonat (PC), RAL 7032 (kieselgrau)

Merkmale

Polzahl 6
Verpackungseinheit 1
Statistische Warennummer 85369040
Bemessungsspannung 500 V
Kontaktausführung Buchse
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Ausführung des elektrischen Anschlusses Crimpanschluss
Verschmutzungsgrad 3
Kontakteinsatz ohne Kontakte ja
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 4 mm²
Bemessungsstrom In 16 A
Werkstoff der Kontaktbeschichtung sonstige
Werkstoff des Kontaktes sonstige
Werkstoff des Steckverbindereinsatzes Thermoplast
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 4 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 6
Ausführung Bemessungsstoßspannung kV: 6
Kurzbeschreibung Han E® Modul, Einzelmodul, Crimpanschluss, Buchse, Kontakte: 6, Leiterquerschnitt: 0,14 ... 4 mm², Bemessungsstrom: ?16 A, Polycarbonat (PC)
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09140063101_DE.pdf (516.84 KB)
icon
Datei
pdb_PDF_DS_09140063101_EN.pdf (515.98 KB)
icon
Datei
pdb_PDF_PD_09140063101_EN.pdf (515.86 KB)
icon
Datei
pdb_09140063101_100086577DRW010J.pdf (261.19 KB)
