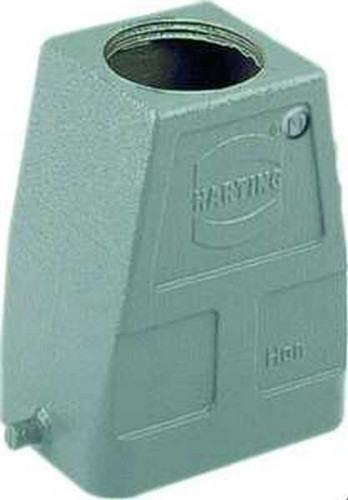

Artikelbild
Abbildung ähnlich
HARTING

02190331
HARTING 19300060446 Tüllengehäuse Han 6B-gg-M25

19 30 006 0446 19300060446
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Metallgehäuse für industrielle Anwendungen, hohe Baufom, Han-Easy Lock®-Verriegelung, Gehäusefarbe: RAL 7037 Tüllengehäuse, Baugröße: 6 B, hohe Bauform, Längsbügel, gerader Kabeleingang, 1x M25, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet, RAL 7037 (staubgrau)

Merkmale

Breite 43 mm
Gehäusefarbe grau
Werkstoff des Gehäuses Aluminium
Verpackungseinheit 1
Gewicht 26,19
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Art der Verriegelung Längsbügel
Betriebstemperatur -40 - 125 °C
Ausführung des Gehäuses Steckergehäuse
Schutzart (IP), montiert IP65
Anordnung der Kabelzuführung oben
Anzahl der Leitungseinführungen 1
Beschichtung Gehäuse pulverbeschichtet
Bügellage Unterteil
Befestigungsart der Kabelverschraubung metrisch
Ausführung Baugröße 6B
Kurzbeschreibung Tüllengehäuse, Baugröße: 6 B, hohe Bauform, Längsbügel, gerader Kabeleingang, 1x M25, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet
Tiefe 72 mm
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_19300060446_DE.pdf (534.15 KB)
icon
Datei
pdb_PDF_DS_19300060446_EN.pdf (533.61 KB)
icon
Datei
pdb_PDF_PD_19300060446_EN.pdf (538.37 KB)
icon
Datei
pdb_19300060446_100204385DRW004D.pdf (125.41 KB)
