Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 288 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

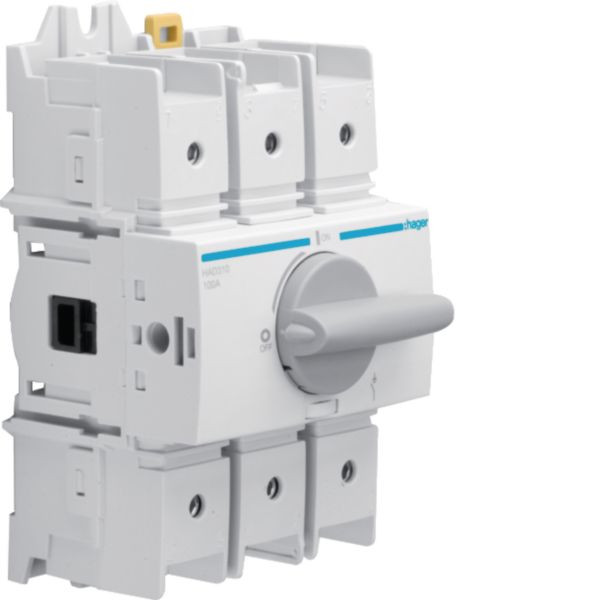

Lasttrennschalter 3polig 100A für Hutschiene oder Montageplatte
Merkmale
| Breite | 78 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 288 |
| Verpackungseinheit | 12 |
| Gewicht | 0,63 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85353090 |
| Bemessungsdauerstrom Iu | 100 A |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
| Geeignet für Verteilereinbau | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsspannung | 380 - 415 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 2.75 kA |
| Farbe des Betätigungselements | grau |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Schaltleistung bei 400 V | 65 kW |
| Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
| Kurzbeschreibung | Lasttrennschalter 3P 100A |
| Höhe | 125 mm |
| Tiefe | 69 mm |
| Breite in Teilungseinheiten | 4.5 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Schutzart (NEMA) | sonstige |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
