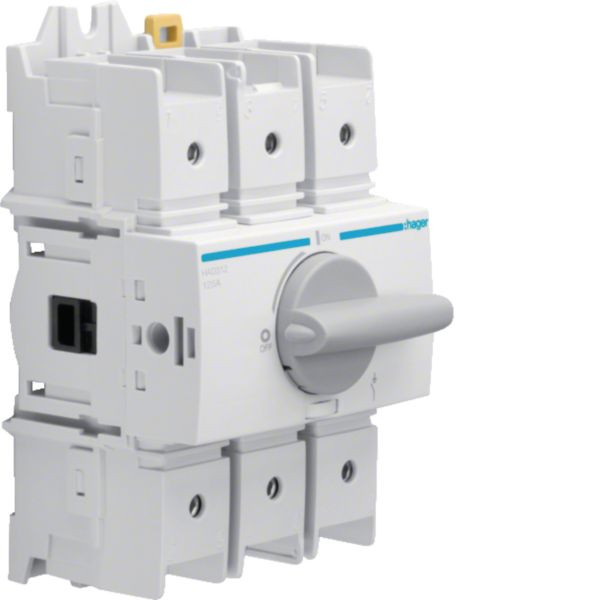

01525335 HAGER HAD312 Lasttrennschalter+Trennungsanz.
HAD312
3250613140441
HAD312
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
12 ST | Menge übernehmen |
288 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Lasttrennschalter 3polig 125A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Merkmale
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 288 |
Verpackungseinheit | 12 |
Gewicht | 0,98 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85353090 |
Bemessungsdauerstrom Iu | 125 A |
Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
Schutzart (IP), frontseitig | IP20 |
Verriegelbar | ja |
Ausführung als Hauptschalter | ja |
Ausführung als Sicherheitsschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 56 kW |
Geeignet für Bodenbefestigung | ja |
Geeignet für Verteilereinbau | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
Gerätebauart | Einbaugerät Festeinbautechnik |
Bemessungsbetriebsspannung | 380 - 415 V |
Anzahl der Schalter | 1 |
Bemessungskurzzeitstromfestigkeit Icw | 2.75 kA |
Farbe des Betätigungselements | grau |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Schaltleistung bei 400 V | 82 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
Kurzbeschreibung | Lasttrennschalter 3P 125A |
