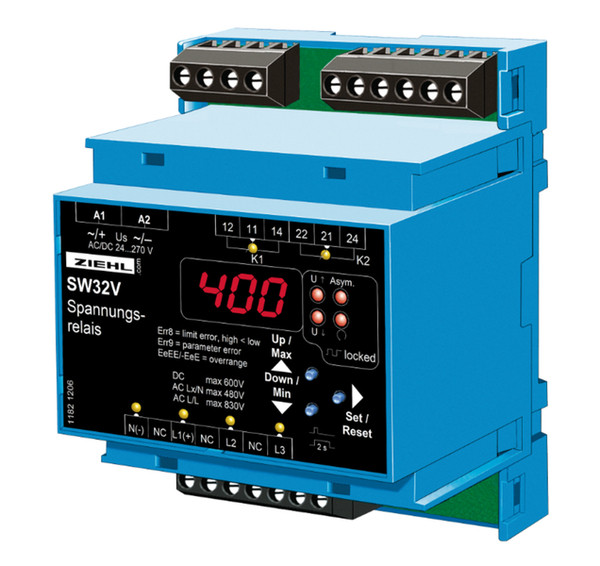

04594762 ZIEHL SW32V Spannungsrelais für Über- und Unt

Hochwertiger Spannungswächter mit großem Messbereich zur Überwachung von Gleich-, Wechsel- und Drehspannungsnetzen auf Über- und/oder Unterspannung. In Drehstromnetzen können zusätzlich Phasenasymmetrie und Phasenfolge überwacht werden. Die Grenzwerte werden in Volt eingestellt. Dadurch kann das Gerät bei verschiedenen Nennspannungen eingesetzt werden. Die Digitalanzeige dient zur Messwertanzeige und der genauen Einstellung von Grenzwerten, Schaltzeiten und Funktionen.

Zum Einsatz als Spannungswächter in Energieerzeugungs- und Verteilanlagen, besonders Eigenerzeugungsanlagen, z.B. PV-Anlagen oder Blockheizkraftwerken. Spannungsüberwachung in Maschinen und Anlagen um Fehler, Schäden oder Ausfälle an empfindlichen Einrichtungen oder Geräten zu verhindern.

• Spannungsüberwachung in Gleichspannungsnetzen DC 10…600 V
• Spannungsüberwachung in Wechselspannungsnetzen AC 15…480 V
• Spannungsüberwachung in Drehstromnetzen mit/ohne N 3AC 26 - 830 V
• voreingestellte Programme für Netz- und Anlagenschutz nach VDE-AR-N 4110:2018-11
• Asymmetrie (5…50 %) und Phasenfolgeüberwachung zuschaltbar
• Echt-Effektivwertmessung (bei AC beide Halbwellen)
• 2 Alarme/Ausgangsrelais, je 1 Wechslerkontakt
• Einstellung von Grenzwerten und Hysterese in Volt
• Messwertsimulation zur Überprüfung der Einstellungen
• Codesperre aktivierbar
• Steuerspannung AC/DC 24-270 V
• Verteilereinbaugehäuse, 4 TE (70 mm), Einbautiefe 55 mm
• 3-stellige Digitalanzeige für Messwerte und Programmierung MIN/MAX-Werte der gemessenen Spannungen
• 4 LEDs für Abschaltursache
• 4 LEDs für angezeigte Eingänge
• 2 LEDs für Relaiszustände
• Auflösung < 100V: 0,1V
