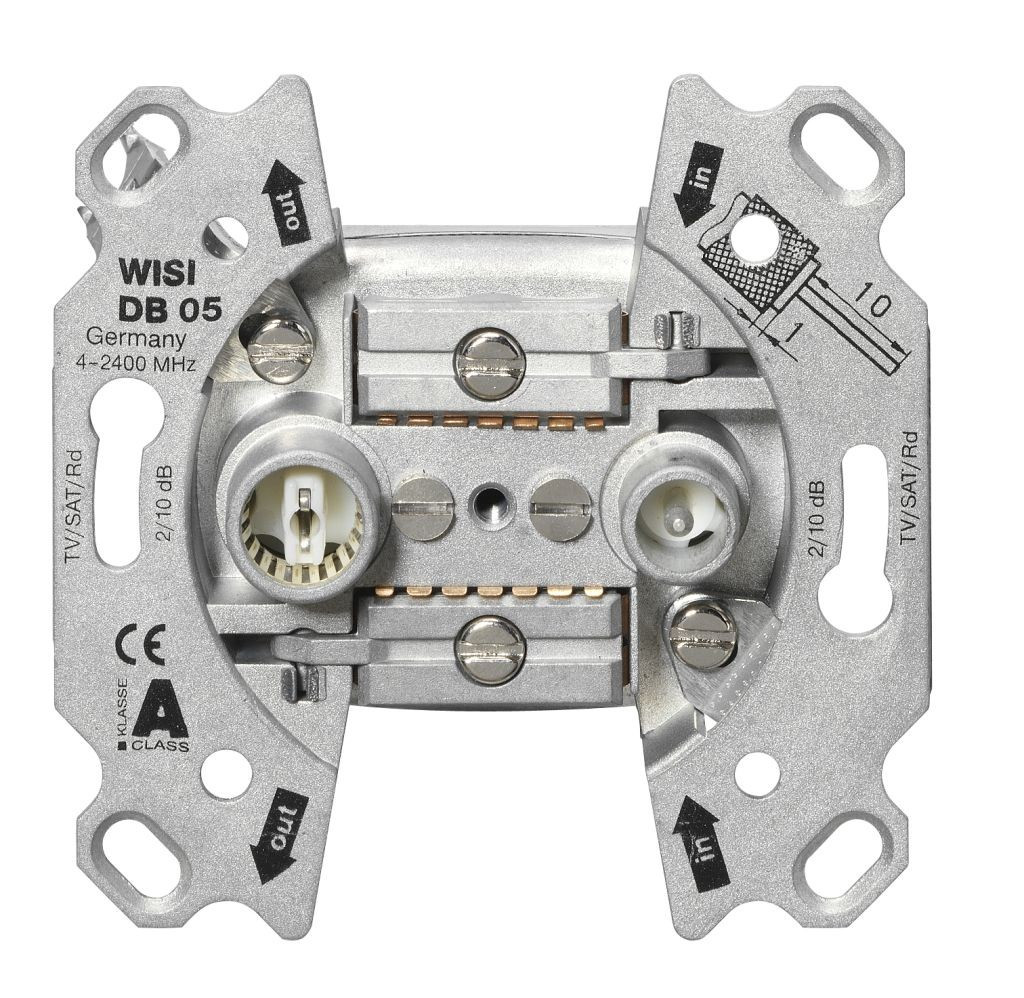

72323246 WISI DB 05 Universal Durchgangsdose 10dB
DB05
4010056199623
19962
ABAKUS
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Universal 2-Loch Durchgangsdose mit breitbandigem Frequenzbereich von 5-2400 MHz. Somit kann die DB 05 Antennendose sowohl in BK-Applikationen inklusive Rueckkanal als auch bei SAT- Einkabelloesungen ohne Schaltspannungen genutzt werden. Zum Anschluss der Endgeraete stehen 2 IEC-Anschluesse zur Verfuegung. Die hohe Entkopplung der Teilnehmerausgaenge stellt den einwandfreien Betrieb der angeschlossenen Endgeraete sicher. Das Schirmungsmaß der Klasse A wird erreicht.
Merkmale
Abakus Artikel | Ja |
Verpackungseinheit | 10 |
Gewicht | 0,09 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85291095 |
Ausführung | Durchgangsdose |
Durchgangsdämpfung bei 860 MHz | 2.5 dB |
Anschlussdämpfung bei 860 MHz | 11.0 dB |
Anschlussdämpfung bei 2150 MHz | 11.0 dB |
Durchgangsdämpfung bei 2150 MHz | 3.5 dB |
Montageart | Unterputz |
Farbe | Aluminium |
Abdeckung | ohne |
Oberfläche | unbehandelt |
Anzahl der Auslässe | 2 |
Werkstoffgüte | sonstige |
Werkstoff | Metall |
Befestigungsart | Krallen-/Schraubbefestigung |
Ausführung der Oberfläche | matt |
Gerätebreite | 70 mm |
Gerätehöhe | 70 mm |
Gerätetiefe | 22 mm |
Min. Tiefe der Gerätedose | 35 mm |
Ausführung | 2-Loch Durchgangsdose, ohne DC-Bypass |
Kurzbeschreibung | Universal Antennendose, 2-Loch Durchgangsdose 10 dB |
Anhänge
Datei
(pdb_Produktinfo_WISIDB05_de.pdf, 89.57 KB)
