02212977
WICHMANN UFK389 UFK Kabelbox 55x120x270 mm (HxBxT

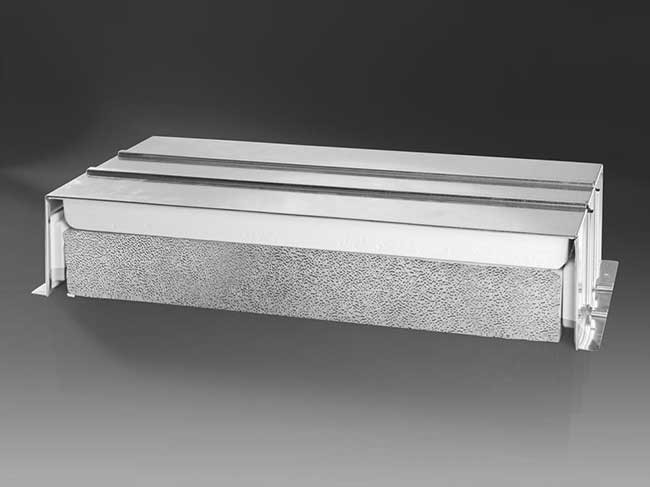

UFK Kabelbox „System Wichmann“ ® Z-19.15-202. Feuerbeständige S90 Abschottungen von Kabeldurchführungen im Systembodenbereich, im Estrichboden oder unter Türen. Die dreiseitige Kabelbox besteht aus einem verzinkten Stahlblechgehäuse, ausgekleidet mit im Brandfall aufschäumendem Brandschutzmittel. Die Brandabschottung ist funktionell von der Kaltrauchabdichtung getrennt und funktioniert unabhängig von der Abdichtung. Die Funktionsfähigkeit der Kabelbox wird bei Nachbelegungsarbeiten nicht unterbrochen. Die Kabelabschottung wird als industriell vorgefertigtes und funktionsfähiges sowie montagefertiges Bauelement geliefert und vor Ort eingemörtelt oder eingegipst. Falsch- und Überbelegungen sind bauartbedingt nahezu ausgeschlossen. Die UFK Kabelbox kann über bereits verlegten Kabeln direkt auf dem Rohfußboden befestigt werden, weil ihre Unterseite offen ist. Pro UFK darf nur ein UFK Anbauelement mit der gleichen Höhe verbaut werden. Die enthaltenen EasyFoam-Schaumstopfen dienen zur Kaltrauchabdichtung. Sie haben eine wesentlich geringere Dichte und sind somit leichter und schneller zu verarbeiten als beispielsweise Brandschutz-Stopfen. Die Abdichtung zu den Kabeln und zum Gehäuse erfolgt mit einem dauerelastischen Dichtstoff (z.B. Silikon oder Acryl) oder mit dem EasyFoam Brandschutzmontageschaum B1. Einbau im Systembodenbereich und in leichten Trennwänden oder in massiven Wänden ab 100 mm Dicke. Die Kabelbox kann zu 100 % u.a. mit Kabeln aller Art (ohne Begrenzung des Kabeldurchmessers) und mit Elektroinstallationsleerrohren nach DIN EN 61386 mit und ohne Kabelbelegung bis zu einem Durchmesser von 63 mm belegt werden. Zudem kann die abgedichtete Kabelbox ohne Belegung als Reserveschott verbaut werden. Bei der Belegung sind keine Abstände zwischen Kabeln, Kabeln und Leerrohren und Leerrohren untereinander notwendig. Innerhalb der Leerrohre gibt es keine zusätzliche Begrenzung der Kabelarten und der Kabeldurchmesser. Die UFK Kabelbox ist als Abschottung unter Brandschutztüren in der Nähe von Revisionsöffnungen im Systemboden besonders beliebt, da sie ohne viel Aufwand jederzeit zerstörungsfrei nachbelegt werden kann. Die Montage erfolgt gemäß der beiliegenden Montageanleitung bzw. ABG Z-19.53-2517. Für den Einbau ist keine Verarbeiter-Zertifizierung notwendig.
