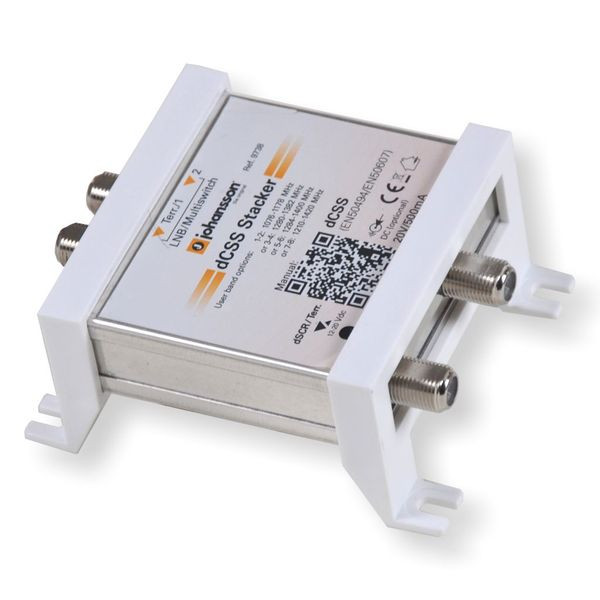

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Der dCSS-Stacker verfügt über zwei Satelliteneingänge sowie einen Ausgang mit zwei Unicable Userbändern.
Es können Abgänge von Twin/Quad LNBs oder die Abgänge eines klassischen Multischalters zum Belegen der Eingänge verwendet werden.Über den Eingang 1 kann zusätzlich ein terrestrisches Signal eingeschleust werden.
Das Gerät stackt beide Leitungen (Eingang 1 & 2) auf ein Kabel.
Die Speisung des dCSS-Stackers 9738 erfolgt wahlweise über die angeschlossenen Receiver
oder alternativ über ein separates (nicht im Lieferumfang enthaltenes) Netzteil.
Am dSCR Ausgang kann entweder ein Unicable Twin Receiver,
oder zwei unicable taugliche single Reveiver betrieben werden.
Es werden Receiver mit EN50494 oder EN50607 unterstützt (Unicable I/II)
Die Umsetzung erfolgt wahlweise auf die Userbänder
1 und 2 (10761178 MHz)
oder 3 und 4 (12801382 MHz)
oder 5 und 6 (12841400 MHz)
oder 7 und 8 (12101420 MHz)
DiSEqC 1.0 und DiSEqC 2.0 wird vom dCSS-Stacker 9738 unterstützt!
Das System ist also auch für Anlagen mit mehreren Satelliten geeignet!
Die Stromaufnahme des Stacker beträgt bis zu 400mA.Bitte beachten Sie die Daten des angeschlossenen Gerätes (Receiver/TV).Reicht die Stromversorgung nicht aus, so nutzen Sie bitte das optional erhältliche Netzteil.
Nutzungsbeispiel:
Bei einer bestehenden Anlage soll der Satanschluss im Wohnzimmer um eine zusätzliche
Leitung für die Versorgung eines Twin Gerätes erweitert werden.
Sie führen nun zwei Abgänge des auf dem Dachboden montierten 5x8 Multischalters auf die beiden Eingänge des dCSS-Stackers.
Am dSCR Ausgang des Stackers schließen Sie nun die bestehende Leitung ins Wohnzimmer an,
und können dort nun einen Unicable tauglichen TV/Receiver mit Twin Tuner betreiben.
Alternativ können Sie nun auch zwei separate unicable taugliche Geräte wie z.B. einen SKY Q Receiver
und ein TV Gerät mit eingebauten Tuner im Wohnzimmer betreiben.
Technische Daten:
Eingänge: 2x Sat (1x kombiniert mit Terr)
Eingangsfrequenzen: 5-862MHz / 950-2150MHz
Ausgangsfrequenzen:
Userband 1 und 2 (10761178 MHz)
oder 3 und 4 (12801382 MHz)
oder 5 und 6 (12841400 MHz)
oder 7 und 8 (12101420 MHz)
dSCR Ausgangspegel: -23 dBm
Eingangspegel: -45 bis -15dBm
Rückflussdämpfung: >=8dB
Terrestrische Dämpfung: -7dB
Umschaltbefehle: DiSEqC 1.0, DiSEqC 2.0, EN50494 SCD, EN50607 SCD2
Leistungsaufnahme SCR Anschluss: Eingang: 100mA max je Port
Separates Netzteil(optional): max. 500mA, 20V
Abmessungen(LxBxH): 90x85x40
Es können Abgänge von Twin/Quad LNBs oder die Abgänge eines klassischen Multischalters zum Belegen der Eingänge verwendet werden.Über den Eingang 1 kann zusätzlich ein terrestrisches Signal eingeschleust werden.
Das Gerät stackt beide Leitungen (Eingang 1 & 2) auf ein Kabel.
Die Speisung des dCSS-Stackers 9738 erfolgt wahlweise über die angeschlossenen Receiver
oder alternativ über ein separates (nicht im Lieferumfang enthaltenes) Netzteil.
Am dSCR Ausgang kann entweder ein Unicable Twin Receiver,
oder zwei unicable taugliche single Reveiver betrieben werden.
Es werden Receiver mit EN50494 oder EN50607 unterstützt (Unicable I/II)
Die Umsetzung erfolgt wahlweise auf die Userbänder
1 und 2 (10761178 MHz)
oder 3 und 4 (12801382 MHz)
oder 5 und 6 (12841400 MHz)
oder 7 und 8 (12101420 MHz)
DiSEqC 1.0 und DiSEqC 2.0 wird vom dCSS-Stacker 9738 unterstützt!
Das System ist also auch für Anlagen mit mehreren Satelliten geeignet!
Die Stromaufnahme des Stacker beträgt bis zu 400mA.Bitte beachten Sie die Daten des angeschlossenen Gerätes (Receiver/TV).Reicht die Stromversorgung nicht aus, so nutzen Sie bitte das optional erhältliche Netzteil.
Nutzungsbeispiel:
Bei einer bestehenden Anlage soll der Satanschluss im Wohnzimmer um eine zusätzliche
Leitung für die Versorgung eines Twin Gerätes erweitert werden.
Sie führen nun zwei Abgänge des auf dem Dachboden montierten 5x8 Multischalters auf die beiden Eingänge des dCSS-Stackers.
Am dSCR Ausgang des Stackers schließen Sie nun die bestehende Leitung ins Wohnzimmer an,
und können dort nun einen Unicable tauglichen TV/Receiver mit Twin Tuner betreiben.
Alternativ können Sie nun auch zwei separate unicable taugliche Geräte wie z.B. einen SKY Q Receiver
und ein TV Gerät mit eingebauten Tuner im Wohnzimmer betreiben.
Technische Daten:
Eingänge: 2x Sat (1x kombiniert mit Terr)
Eingangsfrequenzen: 5-862MHz / 950-2150MHz
Ausgangsfrequenzen:
Userband 1 und 2 (10761178 MHz)
oder 3 und 4 (12801382 MHz)
oder 5 und 6 (12841400 MHz)
oder 7 und 8 (12101420 MHz)
dSCR Ausgangspegel: -23 dBm
Eingangspegel: -45 bis -15dBm
Rückflussdämpfung: >=8dB
Terrestrische Dämpfung: -7dB
Umschaltbefehle: DiSEqC 1.0, DiSEqC 2.0, EN50494 SCD, EN50607 SCD2
Leistungsaufnahme SCR Anschluss: Eingang: 100mA max je Port
Separates Netzteil(optional): max. 500mA, 20V
Abmessungen(LxBxH): 90x85x40
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 1 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Eingänge | 2 |
| Netzteil | ohne |
| Max. Stromaufnahme | 400 mA |
| Teilnehmeranschlüsse | 1 |
| Kurzbeschreibung | Johansson Stacker 9738 - 2 auf 1 Unicable |
| eClass 11.0 - Klasse | 19070405 |
| UNSPSC 14.0801 - Klasse | 43221727 |
