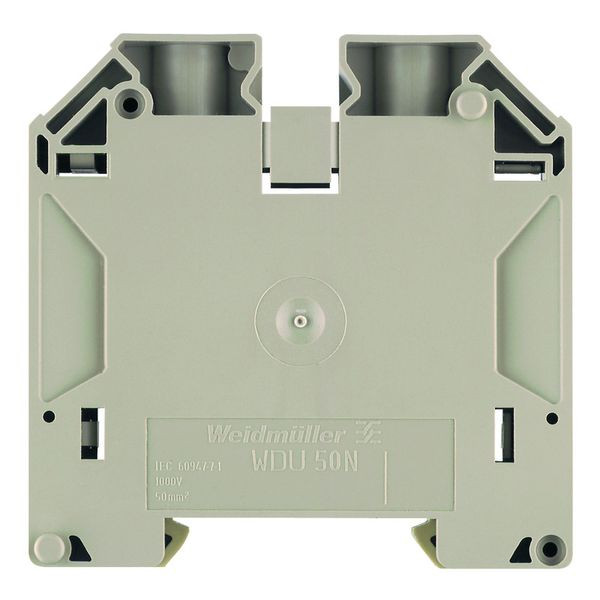

Abbildung ähnlich
02400357 WEIDMÜLLER WDU 50N Durchgangsklemme
WDU 50N
4032248318117
1820840000
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die W-Reihe bietet Produkte für Leitungsquerschnitte von 0,08 bis 240 mm² und für alle wichtigen Applikationen.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Merkmale
| Breite | 18.5 mm |
| Verpackungseinheit | 10 |
| Gewicht | 0,9 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369040 |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | -60 - 130 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 150 A |
| Höhe | 70 mm |
| Tiefe | 69.6 mm |
| Geeignet für Leiterwerkstoff | Kupfer |
| Kurzbeschreibung | Klemme, Schraubanschluss, 50 mm² |
