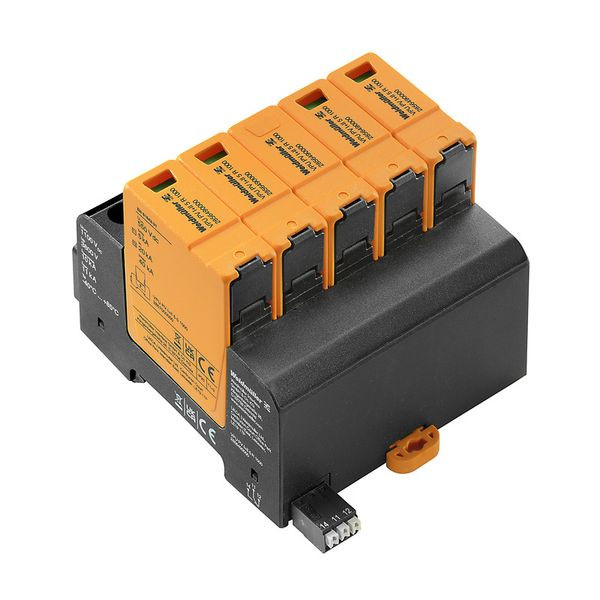

Abbildung ähnlich
02207629
WEIDMÜLLER VPU PV I+II 5 R 1000 Überspannungsschutz
VPU PV I+II 5 R 1000
4064675536413
2856490000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Das Gerät ist ein Blitz- und Überspannungsschutz Typ I und ist auch als Typ II-Gerät für Photovoltaik(PV)-Anwendungen geprüft. Es kann hinter dem PV-Wechselrichter installiert werden und schützt vor direkten Blitzeinschlägen und Überspannungen, die durch Schaltvorgänge oder indirekte Blitzeinwirkung entstehen. Das Portfolio ermöglicht den weltweiten Einsatz in hochgelegenen Regionen und bietet lange Garantiezeiten. Die Anwendung wird auf einer Montageschiene installiert.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Gewicht | 0,7 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kurzbeschreibung | Kombinierter Überspannungsableiter PV (Typ 1+2), DC, Nennspannung (DC): 1000 V, Polzahl: 5 |
| Montageart | Hutschiene TH35 |
| Blitzstoßstrom (10/350 µs) | 5 kA |
| Fernsignalisierung | ja |
| Nennspannung DC | 1000 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Max. PV-Spannung | 1100 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Schutzpegel (DC+ - DC-) | 3800 kV |
| Schutzpegel (DC+/DC- - PE) | 3800 kV |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Schutzpegel | 3800 kV |
| Höchste Dauerspannung DC | 1100 V |
| Spezifische Energie (W/R) | 6.25 kJ/Ohm |
Angaben zur Marke
WEIDMÜLLER
Hersteller
Weidmüller GmbH & Co. KG Klingenbergstr. 26 DE 32758 Detmold weidmueller@weidmueller.de
