Beschreibung
Die W-Reihe bietet Produkte für Leitungsquerschnitte von 0,08 bis 240 mm² und für alle wichtigen Applikationen.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. WDU: Das vielseitige und umfassende Produktprogramm von 0,05 mm² bis 300 mm² bietet Ihnen vielseitige Möglichkeiten für Ihre Applikationen.; Gehärteter Stahl für die mechanischen Kräfte und hochwertiges Kupfer mit Zinn-Beschichtung sorgen für beste Leitfähigkeit. Alle Materialien sind nach den aktuellen Umweltrichtlinien geprüft und RoHS-konform.Technische Daten: Durchgangs-Reihenklemme, Schraubanschluss, 6 mm², 800 V, 41 A, Anzahl Anschlüsse: 2, Anzahl der Potentiale pro Etage: 1, Wemid, TS 35, blau
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. WDU: Das vielseitige und umfassende Produktprogramm von 0,05 mm² bis 300 mm² bietet Ihnen vielseitige Möglichkeiten für Ihre Applikationen.; Gehärteter Stahl für die mechanischen Kräfte und hochwertiges Kupfer mit Zinn-Beschichtung sorgen für beste Leitfähigkeit. Alle Materialien sind nach den aktuellen Umweltrichtlinien geprüft und RoHS-konform.Technische Daten: Durchgangs-Reihenklemme, Schraubanschluss, 6 mm², 800 V, 41 A, Anzahl Anschlüsse: 2, Anzahl der Potentiale pro Etage: 1, Wemid, TS 35, blau
Merkmale
| Breite | 16 mm |
| Verpackungseinheit | 20 |
| Gewicht | 48,1 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Montageart | Hutschiene TH35 |
| Farbe | beige |
| Bemessungsspannung | 500 V |
| Betriebstemperatur | -60 - 130 °C |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 16 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 35 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2.5 - 35 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 125 A |
| Höhe | 66 mm |
| Tiefe | 50.5 mm |

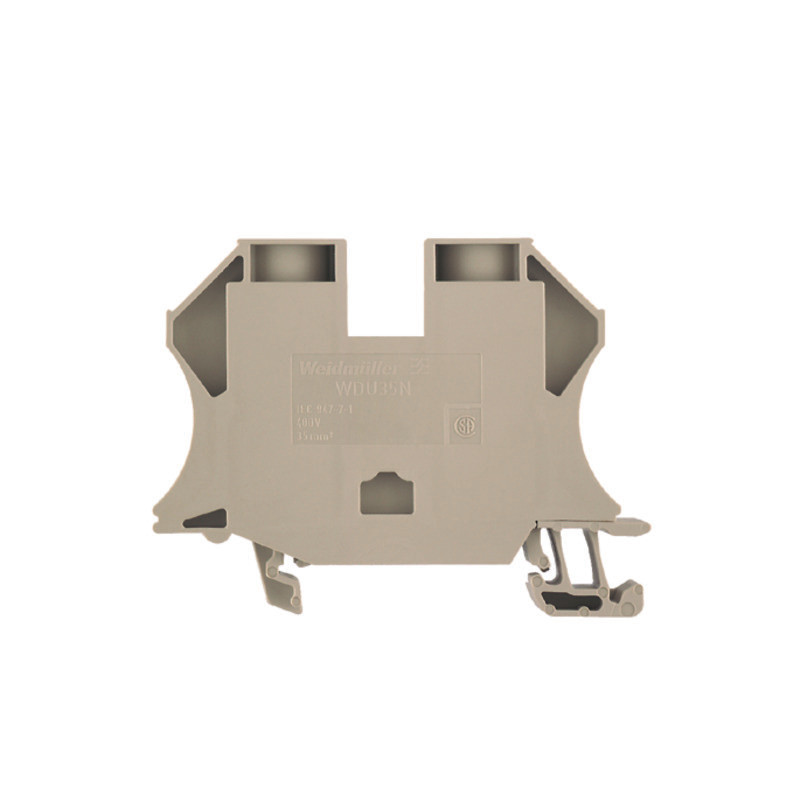

| Kurzbeschreibung | Feed-through terminal block, Screw connection, dark beige, 35 mm², 125 A, 500 V, Number of connections: 2 |
| Geeignet für Leiterwerkstoff | Kupfer |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Angaben zur Marke
WEIDMÜLLER
Hersteller
Weidmüller GmbH & Co. KG Klingenbergstr. 26 DE 32758 Detmold weidmueller@weidmueller.de
