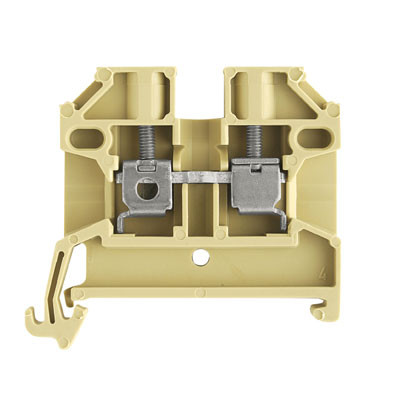

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.
Merkmale
| Breite | 6.1 mm |
| Verpackungseinheit | 100 |
| Gewicht | 0,68 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Montageart | Hutschiene TH35 |
| Farbe | mehrfarbig |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -50 - 100 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.13 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.13 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.13 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.13 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 44.5 mm |
| Tiefe | 40 mm |
| Kurzbeschreibung | Durchgangs-Reihenklemme, Schraubanschluss, beige/gelb, 2.5 mm², 24 A, 800 V, Anzahl Anschlüsse: 2 |
| Geeignet für Leiterwerkstoff | Kupfer |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
