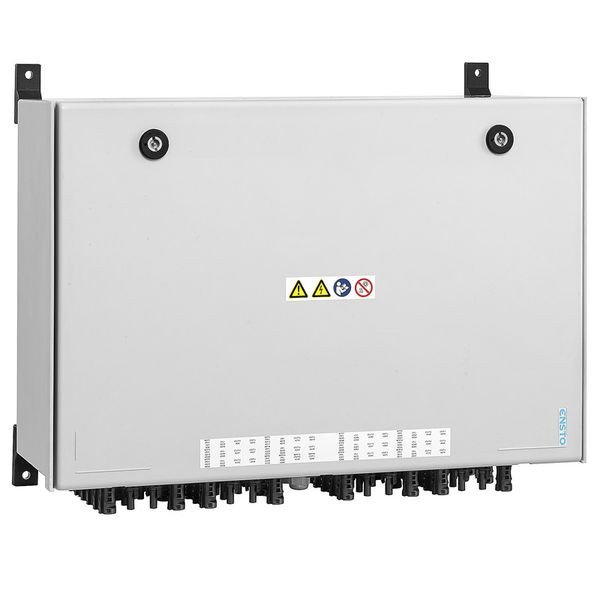

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Generatoranschlusskasten für Wechselrichter mit 12 MPP-Trackern, geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäß DIN CLC/TS 51643-32. MPP1: 2 Eingänge, Anschluss über MC4-Evo 2- Verbinder, kompatibel mit der Kabelausführung TÜV 2 Pfg1169/08.07 / EN 50618:2063 2 Ausgänge, Anschluss über MC4-Evo 2- Verbinder, kompatibel mit der Kabelausführung TÜV 2 Pfg1169/08.07 / EN 50618:2063 MPP2 bis 12: identisch mit MPP1 Max. Strangspannung Uoc: 1100 VDC 1 Klasse/Typ I + II kombinierter Ableiter mit Meldekontakt Anschluss des Meldekontakts über M16-Kabelverschraubungen (Klemmbereich 5-10 mm Ø) max. Leitungsdurchmesser: 1,5 mm² Anschluss der Funktionserde über M16-Kabelverschraubungen (Klemmbereich 5-10 mm Ø) Leitungsdurchmesser: >= 16 mm² Schutzklasse: IP65 Alle in einem glasfaserverstärkten Polyestergehäuse eingebaut. Abmessungen HxWxT: 485x600x257 mm Zulassung gemäß Niederspannungsschaltgeräten IEC 61439-1 und EN 61439-2
Merkmale
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK10 |
| Breite | 600 mm |
| Verpackungseinheit | 1 |
| Gewicht | 16,47 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 485 mm |
| Tiefe | 257 mm |
| Anzahl der Leitungseinführungen | 24 |
| Einsatztemperatur | -20 - 50 °C |
| Werkstoff | Kunststoff |
| Prüfklasse Typ 1 | ja |
| Prüfklasse Typ 2 | ja |
| Kurzbeschreibung | Combiner Box (Photovoltaik), PV Next, 1100 V, 12 MPP's, 2 Inputs / 2 Outputs per MPP, Surge protection I / II, MC4-Evo 2 |
| Farbe | weiß |
| eClass 11.0 - Klasse | 22570490 |
| UNSPSC 14.0801 - Klasse | 26131507 |
| Max. Eingangsspannung DC | 1100 V |
| Max. Eingangsstrom pro String | 32 A |
| Art der Einführung | sonstige |
Angaben zur Marke
WEIDMÜLLER
Hersteller
Weidmüller GmbH & Co. KG Klingenbergstr. 26 DE 32758 Detmold weidmueller@weidmueller.de
