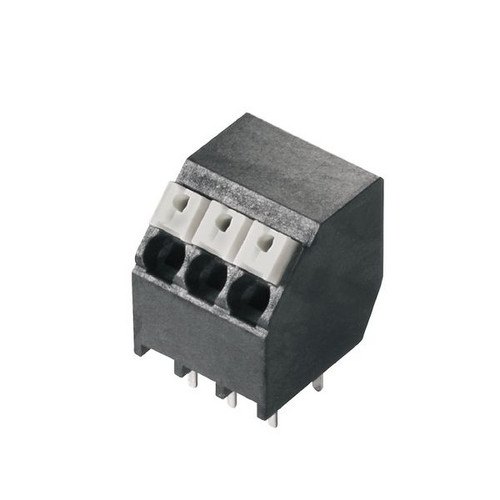

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02427081
WEIDMÜLLER LSF-SMT 3.81/05/135 1.5SN BK TU PRT LP-K

LSF-SMT3810513515SNB 4050118421514 2089690000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 504 ST
Bestellschritt 504 ST

Beschreibung

Leiterplattenklemme (Printklemme) mit anwendungsgerechter Anschlusstechnologie zur einfachen und sicheren Übertragung von Daten direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 28
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 14.4 mm
Bemessungsspannung 320 V
Betriebstemperatur -50 - 120 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Anzahl der Etagen 1
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Steckklemmanschluss
Anschlussart Leiterplatte THR-Anschluss
Länge des Pins 1.5 mm
Rastermaß der Anschlüsse 3.81 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben)
Art der Leiterplattenbefestigung sonstige
Bemessungsstrom In 16 A
Anzahl der elektrischen Anschlüsse 5
Kurzbeschreibung Leiterplattenklemme, 3.81 mm, Polzahl: 5, Leiterabgangsrichtung: 135?
