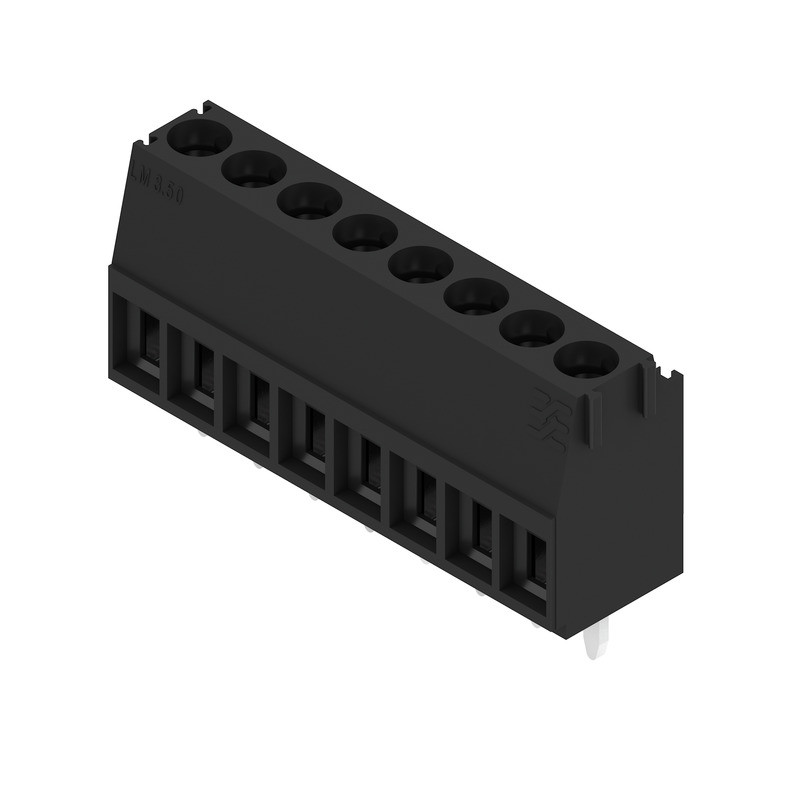

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02420076
WEIDMÜLLER LM 3.50/08/90 3.2SN BK BX LP-Klemme

LM350089032SNBKBX 4050118366235 1561170000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

60 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte.

Merkmale

Gehäusefarbe schwarz
Verpackungseinheit 60
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Höhe 16 mm
Bemessungsspannung 160 V
Betriebstemperatur -50 - 100 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V2
Bemessungsstoßspannung 2.5 kV
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschlussart Leiterplatte Lötanschluss
Länge des Pins 3.2 mm
Rastermaß der Anschlüsse 3.5 mm
Art der Banderolierung sonstige
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 1.5 mm²
Schutzart (IP), montiert IP20
Werkstoff des Isolierkörpers Polyamid (PA)
Winkel Leiterplatte/Leiteranschluss 0°/180° (horizontal)
Art der Leiterplattenbefestigung sonstige
Anzahl der elektrischen Anschlüsse 8
Bemessungsstrom In 14 A
Werkstoff der Anschlussoberfläche Nickel
Kurzbeschreibung Leiterplattenklemme, 160 V, 16 A, Raster in mm: 3.50, 2.08 mm², Polzahl: 8, Zugbügelanschluss, THT-Lötanschluss, 90°, Box
eClass 11.0 - Klasse 27460101
UNSPSC 14.0801 - Klasse 39121432
