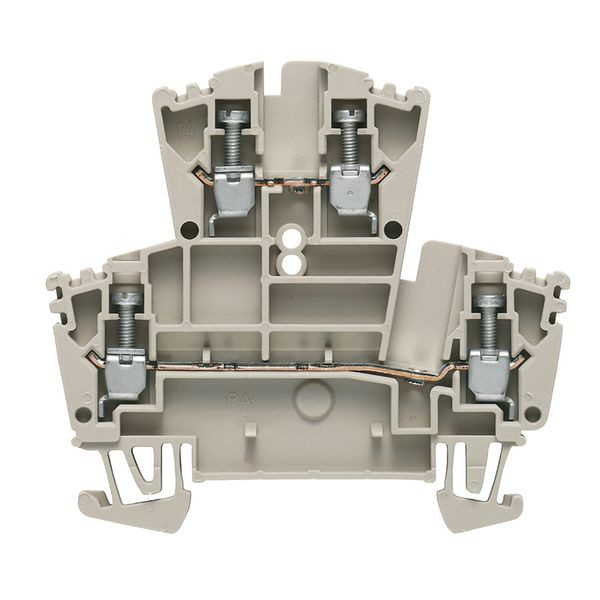

01426453 WEIDMÜLLER Doppelstockklemme WDK2,5 102150 Weidmüll
WDK2.5
4008190169527
1021500000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
WDK, 4 Anschlüsse, 2 Phasen
Bei den Doppelstock-Reihenklemmen WDK werden 2 Potentiale in einer Klemme geführt. Ein weiteres Differenzierungsmerkmal ergibt sich durch die Art der Querverbindung zur Potenzialverteilung, die entweder schraubbar (WQV) oder steckbar (ZQV) erfolgen kann.Technische Daten: Mehrstock-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 24 A, dunkelbeige Reihenklemme mit mehreren Ebenen zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit. Platzsparende Bauform.
Bei den Doppelstock-Reihenklemmen WDK werden 2 Potentiale in einer Klemme geführt. Ein weiteres Differenzierungsmerkmal ergibt sich durch die Art der Querverbindung zur Potenzialverteilung, die entweder schraubbar (WQV) oder steckbar (ZQV) erfolgen kann.Technische Daten: Mehrstock-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 24 A, dunkelbeige Reihenklemme mit mehreren Ebenen zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit. Platzsparende Bauform.
Merkmale
Breite | 5.1 mm |
Verpackungseinheit | 100 |
Gewicht | 1,26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 73089059 |
Montageart | Hutschiene TH35 |
Farbe | beige |
Bemessungsspannung | 400 V |
Betriebstemperatur | -60 - 130 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | ja |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anzahl der Etagen | 2 |
Anzahl der Klemmstellen je Etage | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 4 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 2.5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 4 mm² |
Werkstoff des Isolierkörpers | Thermoplast |
Bemessungsstrom In | 24 A |
Explosionsgeprüfte Ausführung "Ex e" | ja |
Höhe | 69.5 mm |
Kurzbeschreibung | Klemme, Schraubanschluss, 2.5 mm² |
Geeignet für Leiterwerkstoff | Kupfer |
