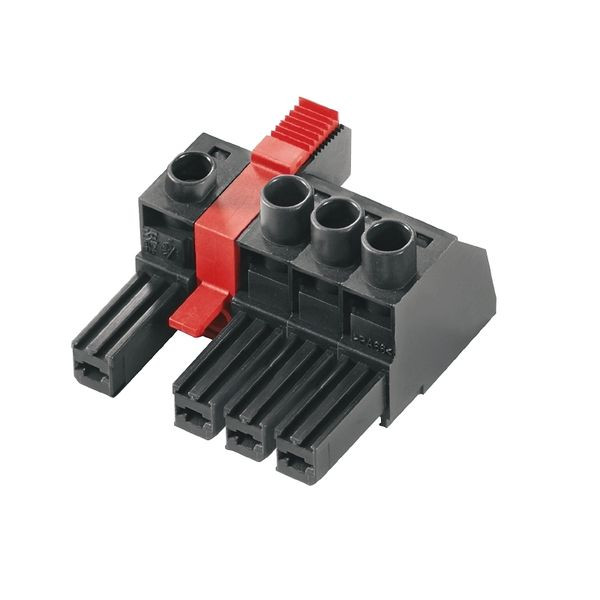

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02419996
WEIDMÜLLER BVZ 7.62HP/05/180MF4 SN BK BX LP-Verbind

BVZ762HP05180MF4SNBK 4050118347586 1543050000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

24 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 24 ST
Bestellschritt 24 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 5
Gehäusefarbe schwarz
Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 24
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 1000 V
Kontaktausführung Buchse
Betriebstemperatur -50 - 125 °C
Bemessungsstoßspannung 8 kV
Ausführung des elektrischen Anschlusses Schraubanschluss
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 7.62 mm
Rastermaß der Kontakte 7.62 mm
Anschließbare Kabeltype Rundkabel
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 10 mm²
Winkel Kontakt/Leiteranschluss 90° (vertikal nach oben)
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 6 mm²
Bemessungsstrom In 51 A
Verbindungsart flexibler Leiterplattenverbinder
Beschichtung Gehäuse unbeschichtet
Werkstoff des Isolierkörpers Polyamid (PA)
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Werkstoff der Kontaktbeschichtung Zinn
Schutzart (IP), montiert IP20
Werkstoff des Kontaktes sonstige Kupferlegierungen
Kurzbeschreibung Leiterplattensteckverbinder (Leiteranschluss), 1000 V, 57 A, Raster in mm: 7.62, 10 mm², Polzahl: 5, Zugbügelanschluss, Box
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
