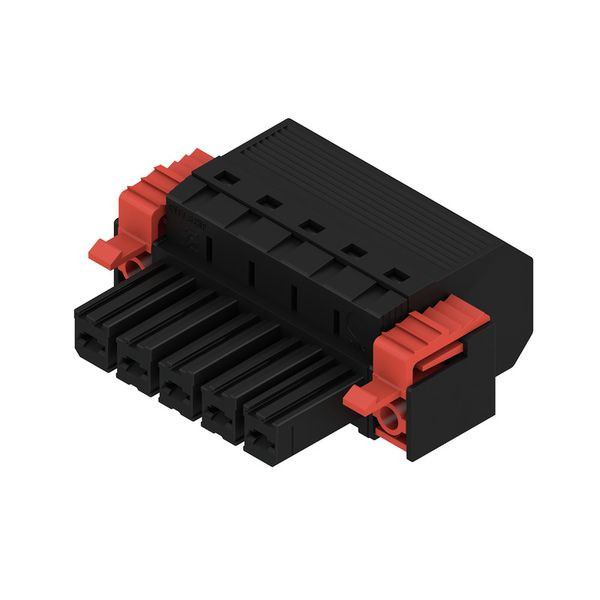

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02417117
WEIDMÜLLER BVF 7.62HP/05/180F SN BK BX LP-Verbinder

BVF762HP05180FSNBKBX 4032248810055 1060480000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 25 ST
Bestellschritt 25 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 5
Gehäusefarbe schwarz
Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 25
Gewicht 0,8
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 1000 V
Kontaktausführung Buchse
Betriebstemperatur -50 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 8 kV
Ausführung des elektrischen Anschlusses Steckklemmanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 7.62 mm
Rastermaß der Kontakte 7.62 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Anschließbare Kabeltype Rundkabel
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 10 mm²
Werkstoff des Kontaktes Kupfer
Winkel Kontakt/Leiteranschluss 90° (vertikal nach oben)
Schutzart (IP), montiert IP20
Bemessungsstrom In 57 A
Verbindungsart flexibler Leiterplattenverbinder
Beschichtung Gehäuse unbeschichtet
Kurzbeschreibung Leiterplattensteckverbinder (Leiteranschluss), 1000 V, 57 A, Raster in mm: 7.62, 10 mm², Polzahl: 5, PUSH IN ohne Betätigungselement, Zugfederanschlus
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
