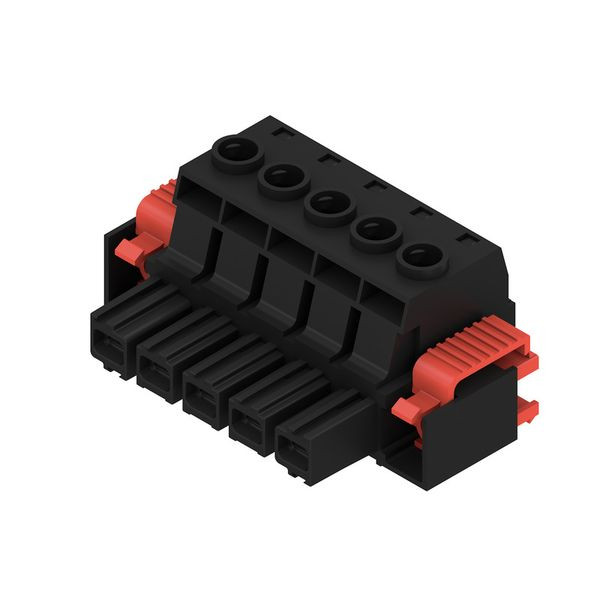

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

02424796
WEIDMÜLLER BUZ 10.16HP/05/180F AG BK BX LP-Verbinde

BUZ1016HP05180FAGBKB 4032248564781 1924650000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

16 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 16 ST
Bestellschritt 16 ST

Beschreibung

Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung.

Merkmale

Polzahl 5
Gehäusefarbe schwarz
Werkstoff des Gehäuses Kunststoff
Verpackungseinheit 16
Gewicht 1,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 1000 V
Kontaktausführung Buchse
Betriebstemperatur -50 - 130 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 8 kV
Ausführung des elektrischen Anschlusses Schraubanschluss
Überspannungskategorie III
Verschmutzungsgrad 2
Rastermaß der Anschlüsse 10.16 mm
Rastermaß der Kontakte 10.16 mm
Werkstoff des Isolierkörpers Polyamid (PA)
Anschließbare Kabeltype Rundkabel
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 16 - 6 mm²
Werkstoff des Kontaktes Kupfer
Winkel Kontakt/Leiteranschluss 90° (vertikal nach oben)
Schutzart (IP), montiert IP20
Werkstoff der Kontaktbeschichtung Silber
Bemessungsstrom In 70.6 A
Verbindungsart flexibler Leiterplattenverbinder
Beschichtung Gehäuse unbeschichtet
Kurzbeschreibung Leiterplattensteckverbinder (Leiteranschluss), 1000 V, 78.3 A, Raster in mm: 10.16, 16 mm², Polzahl: 5, Zugbügelanschluss, Box
eClass 11.0 - Klasse 27460202
UNSPSC 14.0801 - Klasse 39121400
