Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

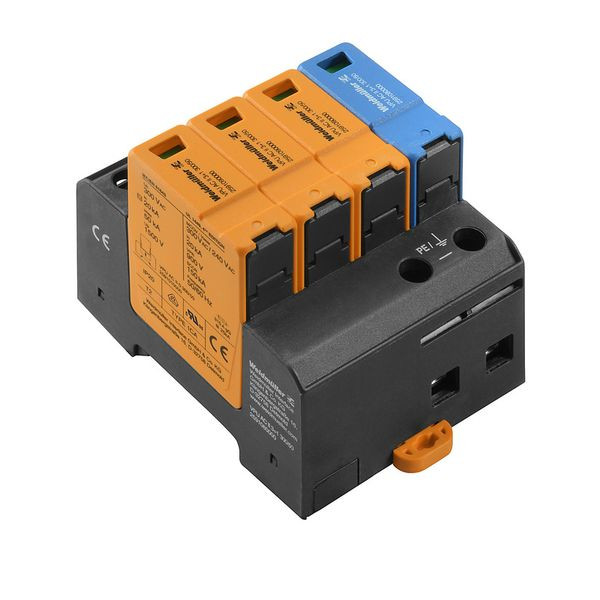

Das Gerät ist ein Überspannungsschutz Typ II und ist auch als Typ-III-Gerät geprüft. Es kann im Nebenverteiler installiert werden und auch die nachgeschalteten Endgeräte vor direkten Blitzeinschlägen und Überspannungen schützen, die durch Schaltvorgänge oder indirekte Blitzeinwirkung entstehen. Das Portfolio bietet ein breites Anwendungsspektrum mit unterschiedlichen Nennspannungen, eignet sich für verschiedene Netzspannungsarten und den weltweiten Einsatz in hochgelegenen Regionen und bietet eine lange Garantiezeit. Alle Geräte können in verschiedenen Anwendungen installiert werden.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 0,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kurzbeschreibung | Surge arrester AC (Type 2), Mains voltage: 230 V / 400 V, Low voltage network: TN-C-S, TN-S, TT, IT with N, IT without N, Number of poles: 4 |
| Montageart | Hutschiene TH35 |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 2 | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform IT | ja |
| Netzform TN | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Anzahl der Leiter (ohne Erde) | 4 |
| Baugröße | 4 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 300 V |
| Schutzpegel L-N | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Schutzpegel N-PE | 1.5 kV |
| Max. Ableitstoßstrom (8/20) | 50 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 315 A |
