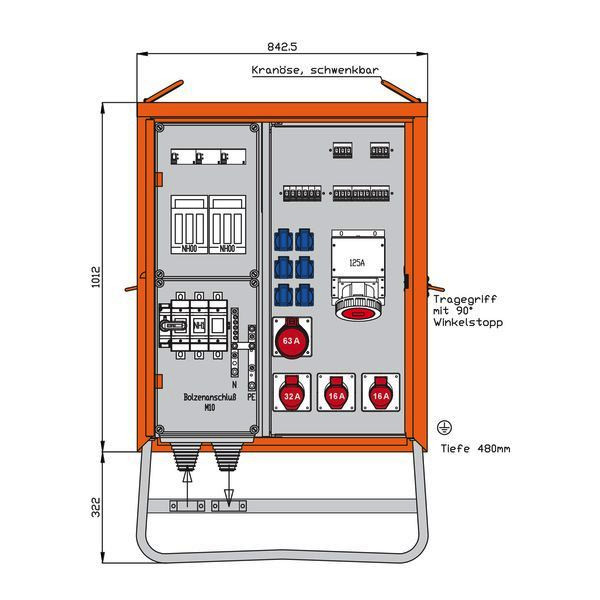

Artikelbild
Abbildung ähnlich
WALTHER

02434857
WALTHER WV0494R1 Verteilerschrank 138kVA alls

WV0494R1 4015609068241 WV0494R1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

WALTHER Verteilerschrank Anschlussleistung: 138kVA nach IEC61439-4 Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1012 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 200A mit Bolzenanschluss M10 Abgang / Absicherung: 1 RCD-Schutzschalter 4P 125A/500mA -B- mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 50A -D- 1 NH00-Sicherungslasttrennschalter 100A 1 RCD-Schutzschalter 4P 63A/30mA -B- mit Leitungsschutzschalter (MCB) 3P 50A -C- 1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Merkmale

Schutzart (IP) IP44
Breite 843 mm
Werkstoff des Gehäuses Stahl
Verpackungseinheit 1
Gewicht 296,7
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Verteilerschrank
Höhe 1334 mm
Tiefe 480 mm
Hauptschalter NH1
Bemessungsstrom 200 A
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der SCHUKO-Steckdosen 6
Anschlussleistung 138 kVA
Bemessungsspannung 230/400 V
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Anzahl der Fehlerstrom-Schutzschalter 30 mA 2
Anzahl der Leitungsschutzschalter 11
Anzahl der Pole Hauptschalter 3
Hauptschalter-Bemessungsstrom 200 A
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 1
Fehlerstrom-Typ B
Geeignet nach IEC/EN 61439-4 ja
Kurzbeschreibung Verteilerschrank 138kVA mit 2 RCDs Typ B und RCD Typ A, 11 LS, 4 CEE-Abgänge 16-125A und 6 Schukos
eClass 11.0 - Klasse 27142605
UNSPSC 14.0801 - Klasse 39121305

Anhänge

icon
Datei
pdb_Baustrom_D_E_Nov2018.pdf (5.75 MB)
icon
Datei
pdb_KonfErkl_WV0494R1_DE.pdf (130.98 KB)
