Abbildung ähnlich
WALTHER

02435377
WALTHER WV0273BER1 Beleuchtungsverteiler 111 kVA

WV0273BER1 4015609068579 WV0273BER1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

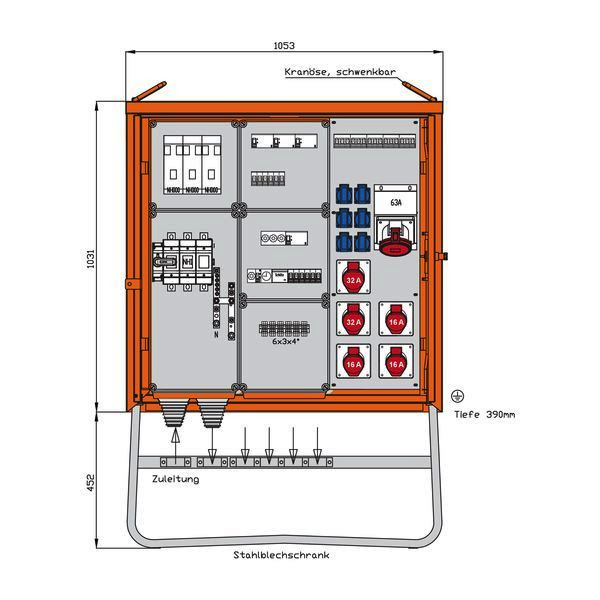

WALTHER Beleuchtungsverteilerschrank

Anschlussleistung: 111 kVA

nach IEC61439-4

Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt-Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP44
Größe ca.: 1031 x 1053 x 390 mm / H-B-T
+ Untergestell-Höhe ca.: 452 mm

Anschluss:

1 NH1-Lasttrennschalter mit Sicherungen 160 A
mit Bolzenanschluss M10

Abgang/Absicherung:

1 RCD-Schutzschalter 4P 63 A/300 mA -B-
mit NH000-Sicherungslasttrennschalter 63 A
1 CEE-Anbaudose 63 A 5P 400 V 6h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 63 A/30 mA -B-
mit NH000-Sicherungslasttrennschalter 63 A
2 CEE-Anbaudosen 32 A 5P 400 V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32 A -C-
3 CEE-Anbaudosen 16 A 5P 400 V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16 A -C-
1 RCD-Schutzschalter 4P 40 A/30 mA -A-
mit NH000-Sicherungslasttrennschalter 35 A
6 Schutzkontaktsteckdosen 16 A 2P 230 V
mit je 1 Leitungsschutzschalter (MCB) 1P 16 A -C-
1 Lasttrennschalter mit Sicherungen 3P 35 A D02
1 RCD-Schutzschalter 4P 40 A/30 mA
1 Sicherungselement 1P 6 A D01
-als Steuersicherung-
1 digitale Zeitschaltuhr
1 H-O-A-Schalter
1 Schütz 3P 40 A
6 Leitungsschutzschalter (MCB) 1P 16 A -B-
mit je 1 Abgangsklemme 3 x 4 mm²

Merkmale

Schutzart (IP) IP44
Breite 1053 mm
Werkstoff des Gehäuses sonstige
Verpackungseinheit 1
Gewicht 42
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung sonstige
Höhe 1483 mm
Tiefe 390 mm
Hauptschalter NH1
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der SCHUKO-Steckdosen 6
Anschlussleistung 111 kVA
Bemessungsspannung 230/400 V
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Anzahl der Fehlerstrom-Schutzschalter 30 mA 3
Anzahl der Leitungsschutzschalter 17
Anzahl der Pole Hauptschalter 3
Hauptschalter-Bemessungsstrom 160 A
Geeignet nach IEC/EN 61439-4 ja
Kurzbeschreibung Beleuchtungsverteiler 111kVA mit 2 RCDs TypB u. 2 RCDs TypA, digitale Zeitschaltuhr,3 H-O-A-Schalter,17 LS,6 CEE-Abgänge 16-63A u. 6 Typ F-Steckdosen
eClass 11.0 - Klasse 27142605
UNSPSC 14.0801 - Klasse 39121305
