02434830 WALTHER WEV0801R1 Endverteiler 44kVA allstrom
WEV0801R1
4015609068692
WEV0801R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

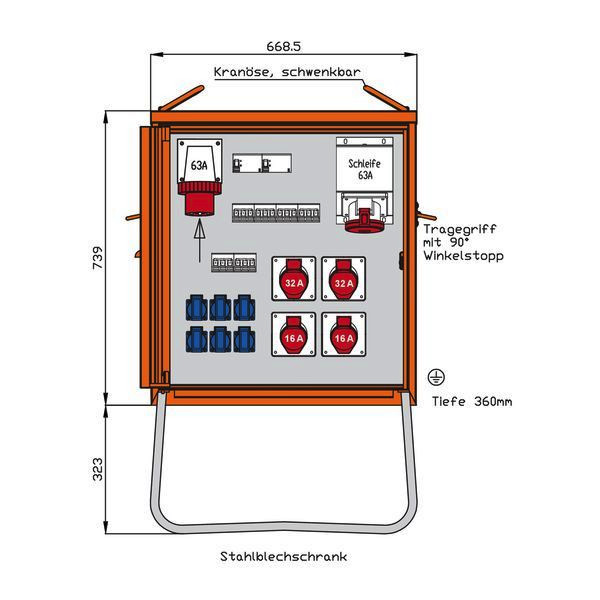

WALTHER Endverteilerschrank
Anschlussleistung: 44kVA
nach IEC61439-4
Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Schutzart: IP 44
Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 CEE-Anbaugerätestecker 63A 5P 400V 6h
Abgang / Absicherung:
1 CEE-Anbaudose 63A 5P 400V 6h
als Kabelschleife
1 RCD-Schutzschalter 4P 63A/30mA -B-
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hinweis:
Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.
Merkmale
Schutzart (IP) | IP44 |
Breite | 669 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 94,6 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Endverteilerschrank |
Höhe | 1062 mm |
Tiefe | 360 mm |
Bemessungsstrom | 63 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 44 kVA |
Bemessungsspannung | 230/400 V |
Hauptschalter | ohne |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
Anzahl der Leitungsschutzschalter | 10 |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Endverteiler 44kVA mit Anbaugerätestecker 63A, RCD Typ B und RCD Typ A, 9 LS, 5 CEE-Abgang 16-63A und 6 Schukos |
