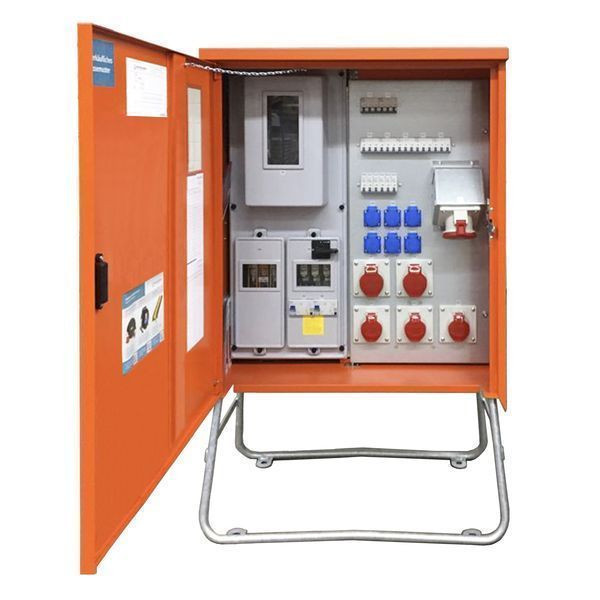

Abbildung ähnlich

02434811
WALTHER WAV0179BR1 Anschlussverteiler 55kVA all

Lieferanten-Type: WAV0179BR1 EAN: 4015609068814 Lieferanten-Artikel-Nr.: WAV0179BR1

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

WALTHER AnschlussverteilerschrankAnschlussleistung: 55kVAnach IEC61439-4und DIN/VDE 43868/1zugelassen für die Versorgungsbereiche derVDEW-Landesgruppe Berlin-BrandenburgGehäuse (H16) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 803 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 100A mit Prismenklemmen P00-70qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 (Zählerverdrahtung 25qmm/N=16qmm)Abgang / Absicherung:1 Leistungsschalter 3P 80A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 63A/300mA -B-1 CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 50A -D-1 RCD-Schutzschalter 4P 63A/30mA -B- mit Leitungsschutzschalter (MCB) 3P 50A -C-2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Merkmale

Schutzart (IP)	IP44
Breite	803 mm
Werkstoff des Gehäuses	sonstige
Verpackungseinheit	1
Gewicht	65
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Ausführung	Anschlussverteilerschrank
Höhe	974 mm
Tiefe	360 mm
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Anschlussleistung	55 kVA
Anzahl der Zählerfelder	1
Bemessungsspannung	230/400 V
Hauptschalter	Leistungsschalter
Anzahl der Fehlerstrom-Schutzschalter 300 mA	1
Anzahl der Fehlerstrom-Schutzschalter 30 mA	1
Anzahl der Leitungsschutzschalter	13
Anzahl der Pole Hauptschalter	3
Hauptschalter-Bemessungsstrom	80 A
Geeignet nach IEC/EN 61439-4	ja
Kurzbeschreibung	Anschlussverteilerschrank 55kVA mit Zählerplatz, RCD Typ B, 12 LS, 6 CEE-Abgänge 16-63A und 6 Schukos
eClass 11.0 - Klasse	27142605
UNSPSC 14.0801 - Klasse	39121305
