01413862 WALTHER WA0050 Anschluss-Schrank
WA0050
4015609348336
WA0050
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

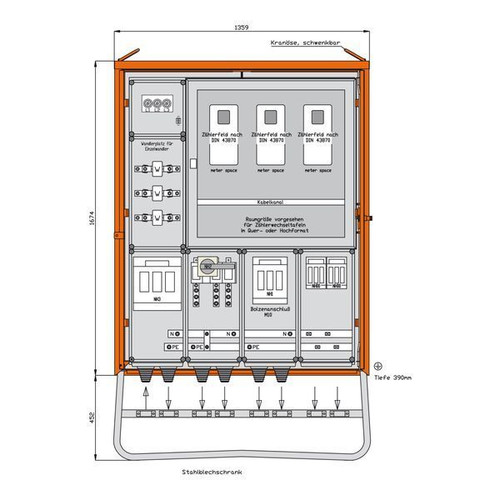

Anschlussschrank, Anschlussleistung: 277kVA nach IEC/EN 60439-4/A1+A2 (DIN/VDE 0660 T501/A1+A2) und DIN/VDE 43868/1-4, Gehäuse (E49) aus elektrolytisch-verzinktem Stahlblech, mit schwermetallfreier Kunststoff-Lackierung, Farbe: RAL 2004 -reinorange-, mit Kranösen, mit Doppeltür und 3-Punkt Stangenschloss, mit Drehknauf und Vorrichtung für Vorhangschloss, inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel, Einbauten schutzisoliert, Schutzart : IP 44, Messeinrichtung Schutzart : IP 54, Größe ca.: 1680 x 1360 x 390 mm / H-B-T + Untergestell-Höhe ca.: 470 mm, Bestückung: 1 NH 3-Sicherungslasttrennschalter 500 A mit Bolzenanschluss M10, 1 Spannungspfadsicherung 3pol. 6 A - DIAZED-, 3 DS-Zählerplätze ohne Zähler nach DIN 43870/2 für Zählerwechseltafel Quer- oder Hochformat, 1 Wandleraufnahmevorrichtung mit CU - Schienen und ISO - Stützern vorverdrahtet für Einzelwandler, 1 NH 2-Lasttrennschalter mit Sicherungen 400 A mit Bolzenanschluss M10, 1 NH 1-Sicherungslasttrennschalter 250 A mit Bolzenanschluss M10, 2 NH00-Sicherungslasttrennschalter 100 A mit Bügelklemmen 10-50 mm²
WALTHER Anschlussschrank
Anschlussleistung: 277kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H49) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1674 x 1359 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss:
1 NH3-Sicherungslasttrennschalter 500A
mit Bolzenanschluss M10
Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
3 DS-Zählerplätze ohne Zähler nach DIN 43870/2
für Zählerwechseltafel Quer- oder Hochformat
1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung:
1 NH2-Lasttrennschalter mit Sicherungen 400A
mit Bolzenanschluss M10
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
Merkmale
Schutzart (IP) | IP44 |
Breite | 1359 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 226 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 100 |
Statistische Warennummer | 85371095 |
Ausführung | Anschlussschrank |
Höhe | 2126 mm |
Tiefe | 390 mm |
Hauptschalter | NH2 |
Bemessungsstrom | 400 A |
Anschlussleistung | 277 kVA |
Anzahl der Zählerfelder | 3 |
Bemessungsspannung | 230/400 V |
Kupferzahl | 145 /100st |
Kupfer-Basis | 153,39 EUR/100kg |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 400 A |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Anschlussschrank 277kVA mit Wandlermessung und 4 NH-Abgänge |
