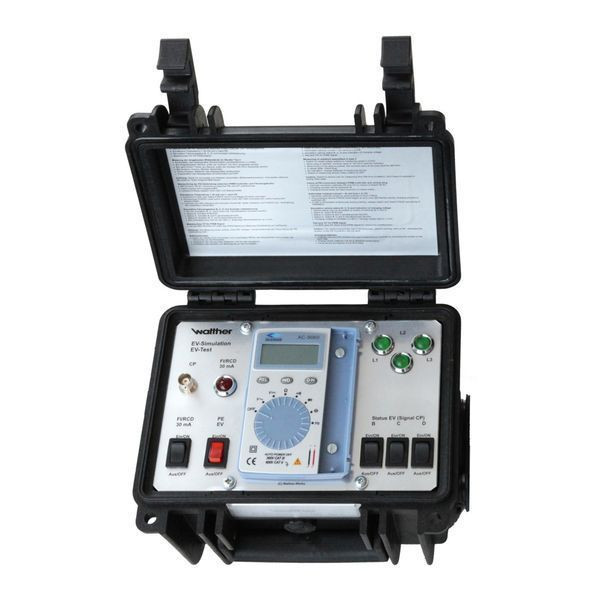

02509180 WALTHER 780001503 EV-Tester/Simulator Ladegeräte

Nach der Installation der Ladeeinrichtung sowie im Servicefall können die korrekte Funktionen durch Simulation eines Elektrofahrzeuges überprüft werden. Dies ist besonders wichtig, falls kein passendes Elektrofahrzeug zur Verfügung steht. Über eingebaute Kippschalter können alle Geräte den Kodierwiderstand im Ladestecker der Ladeleitung (13 A, 16/20 A, 32 A oder 63 A) simulieren. Ebenfalls die Vorgabe Fahrzeugstatus B, C und D und damit zum Ein- und Ausschalten der Ladeenergie. Der Test der PE-Verbindung zum Fahrzeug sowie ein BNC-Ausgang zur CP-Messung sind ebenfalls in allen Geräten vorhanden. LEDs zeigen den Schaltzustand des Ladeschützes in der Ladesäule oder E-BoxX an.
Ausführung: Servicekoffer, Lastanschaltung: Schutzkontaktsteckdose, Infrastruktur Infrastruktur: Typ 2, 7-polig WALTHER EV-Tester / Simulator mit folgenden Funktionen: - Widerstandsmessung von der Kupplung Typ 2 - Simulation Status (B/C/D) des Elektrofahrzeuges über Kippschalter - PE-Unterbrechung Überprüfung über Kippschalter - FI-Schutztest über Kippschalter - Lastsimulation über Schukosteckdose - Anzeige der geschalteten Spannung (L1, L2 und L3) über 3 Leuchten - BNC-Buchse zum Abgreifen des CP-Signals
