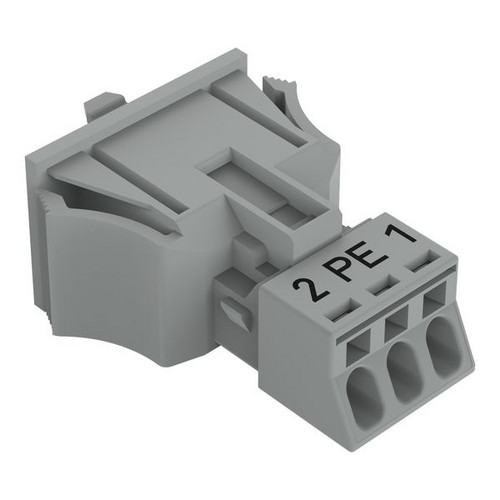

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Snap-In-Buchse; 3-polig; Kod. B; 1,50 mm²; grau
Die Federleiste/Buchse WINSTA® MINI mit Verriegelungsklinke schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, der Robotik und im Maschinenbau nutzbar. Auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge komfortabel aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend – denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Die Installation des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem sicher verriegelt.
Die Federleiste/Buchse WINSTA® MINI mit Verriegelungsklinke schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Anwendungssteuerung im Bereich der Automation, der Robotik und im Maschinenbau nutzbar. Auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge komfortabel aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend – denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Die Installation des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem sicher verriegelt.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MINI
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Qualität und Haltbarkeit – mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.- fehlsteckgeschützter Installationssteckverbinder
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- zur Anwendung in der Prozessautomation wie z. B. der Beleuchtungstechnik
- kundenspezifische Lösungen
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 39.85 mm |
| Breite | 24.2 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 3 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 5,8 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Buchse |
| Halogenfrei | ja |
| Höhe | 16 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 250 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 4 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 1 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Farbe des separaten Adapterstücks | ohne Adapterstück |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.03806 kWh |
| Kurzbeschreibung | Snap-In-Buchse,3-polig,Kod. B,grau |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
