Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 1.500 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung

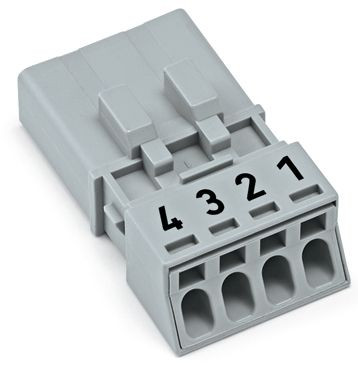

Stecker; 4-polig; Kod. B; 1,50 mm²; grau
Stiftleiste WINSTA® MINI Kodierung B
Die Stiftleiste WINSTA® MINI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, der Robotik und im Maschinenbau verwendbar. WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Besonders geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die durch die LED-Technik bedeutend weniger Platz für die Anschlusstechnik bieten.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Schutzart IP20 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.- Fehlerfreiheit durch Fehlsteckschutz
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- für Steuerungen wie z. B. Beleuchtungen und Jalousien
- flexible und platzsparende Verlegung
- komfortable Installation und Inbetriebnahme
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 34.1 mm |
| Breite | 19.2 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 4 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 1500 |
| Verpackungseinheit | 50 |
| Gewicht | 4,6 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 11.7 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Anzahl der Anschlüsse je Pol | 1 V |
| Art der Verriegelung | separat |
| Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.0275 kWh |
| Kurzbeschreibung | Plug without strain relief housing 4-pole gray |
| eClass 11.0 - Klasse | 27440605 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | 1, 2, 3, 4 |
| Farbe der Kodierung/Kontakteinsatz | grau |
| RAL-Nummer Codierung/Kontakteinsatz | 7042 |
Zubehörempfehlung für Sie:
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
