Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung

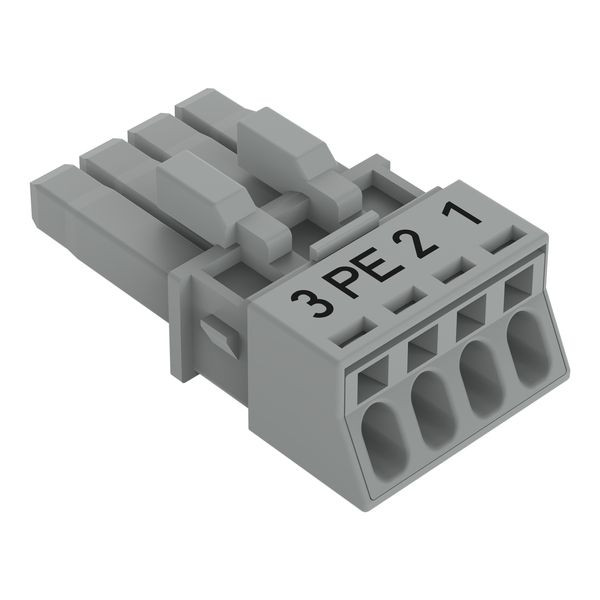

Buchse; 4-polig; Kod. B; 1,50 mm²; grau
Federleiste/Buchse WINSTA® MINI 4-polig
Die Federleiste/Buchse WINSTA® MINI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem bestimmten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Installationssteckverbinder der Kodierung B der Familie WINSTA® MINI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind kundenindividuelle Polkennzeichnungen möglich. WINSTA® MINI beantwortet den Trend zur Miniaturisierung. Vorrangig geeignet ist unser kleinstes Steckverbindersystem beispielsweise für Leuchten, die durch die LED-Technik immer weniger Platz für die Anschlusstechnik bieten.WINSTA® MINI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.- Fehlerfreiheit durch Fehlsteckschutz
- einfache werkzeuglose Betätigung, vielfältige Kodierungsmöglichkeiten
- zur Anwendung in der Prozessautomation wie der Beleuchtungstechnik
- flexible und platzsparende Verlegung
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 34.1 mm |
| Breite | 19.2 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 4 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Buchse |
| Halogenfrei | ja |
| Höhe | 11.7 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Anzahl der Anschlüsse je Pol | 1 V |
| Art der Verriegelung | separat |
| Anschlussquerschnitt (feindrähtig) | 0.25 - 1.5 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.25 - 1.5 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.02639 kWh |
| Kurzbeschreibung | Buchse,4-polig,Kod. B,grau |
| eClass 11.0 - Klasse | 27440605 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | 1, 2, 3, PE |
| Farbe der Kodierung/Kontakteinsatz | grau |
| RAL-Nummer Codierung/Kontakteinsatz | 7042 |
Ähnliche Artikel weitere ähnliche Artikel
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
