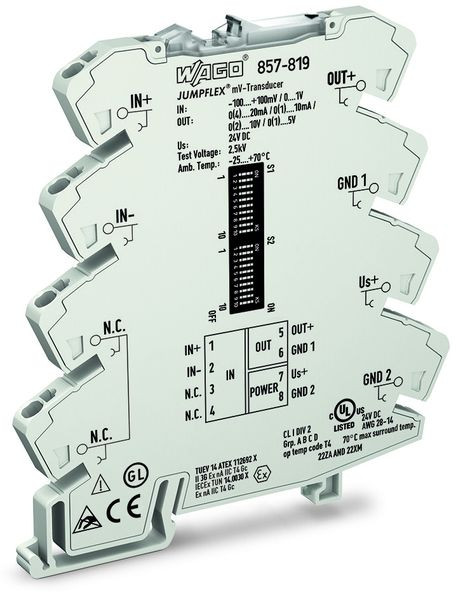

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
JUMPFLEX®
konfigurierbar per DIP-Schalter oder Software,
Eingangssignale +/- 100mV, 0 .. 200mV bis 0 .. 1000mV (in 100mV-Schritten), eigene Kennlinien mit bis zu 30 Stützstellen per Software einlernbar,
Ausgangssignale +/-0(4)..20mA, +/-0(1)..5V, +/-0(2)..10V Spannungsmessumformer; bipolares Spannungseingangssignal; Strom- und Spannungsausgangssignal; Konfiguration per Software; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
konfigurierbar per DIP-Schalter oder Software,
Eingangssignale +/- 100mV, 0 .. 200mV bis 0 .. 1000mV (in 100mV-Schritten), eigene Kennlinien mit bis zu 30 Stützstellen per Software einlernbar,
Ausgangssignale +/-0(4)..20mA, +/-0(1)..5V, +/-0(2)..10V Spannungsmessumformer; bipolares Spannungseingangssignal; Strom- und Spannungsausgangssignal; Konfiguration per Software; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der Spannungsmessumformer wandelt Millivolt-Signale, die am Eingang angeschlossen werden, in ein analoges Normsignal am Ausgang um.
Merkmale:
- PC-Konfigurationsschnittstelle
- Kalibrierte Messbereichsumschaltung
- Zuschaltbares Clipping
Begrenzung des analogen Normsignals auf die Messbereichsendwerte - Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 6 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 90303320 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 94 mm |
| Tiefe | 94 mm |
| Anzahl der Kanäle | 1 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -25 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 1 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 1 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1 |
| Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
| Bürde | 2000 - 600 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | JUMPFLEX? transducer Millivolt transducer Records all mV signals |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
