Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kurzbeschreibung:

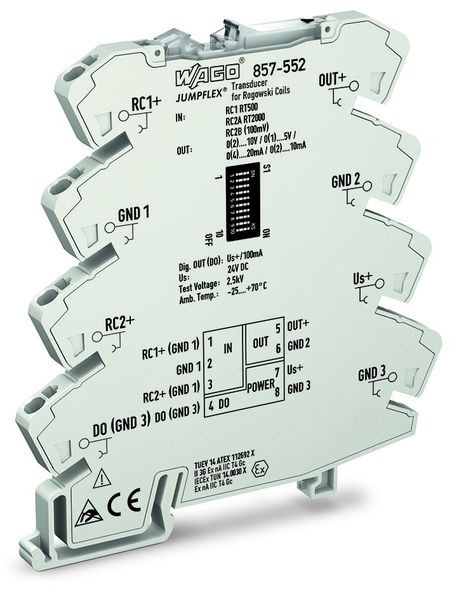

Der Rogowski-Messumformer erfasst Effektivwerte von Wechselströmen über eine Rogowski-Spule und wandelt das Eingangssignal ausgangsseitig in ein analoges Normsignal.
Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang „GND“ ausgewählt.
Us-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschwelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mA.
Merkmale:
- PC-Konfigurationsschnittstelle
- Verwendung unterschiedlicher Rogowski-Spulen möglich
- Digitaler Schaltausgang (Schaltschwellen frei konfigurierbar)
- Ausgangssignal konfigurierbar
- Konfiguration über DIP-Schalter
- Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
- Keine Unterbrechung der Stromschiene bei Montage nötig
- Signalisierung der Messbereichsüberschreitung
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 90303320 |
| Konfigurationsfunktion integriert | ja |
| Ausführung des Analogausgangs | sonstige |
| Mit Schaltausgang | ja |
| Frequenz des Bemessungsstroms | 50 Hz |
| Montageart | Hutschiene TH35 |
| Kurzbeschreibung | JUMPFLEX? transducer Rogowski transducer |
| eClass 11.0 - Klasse | 27210123 |
| UNSPSC 14.0801 - Klasse | 41112109 |
