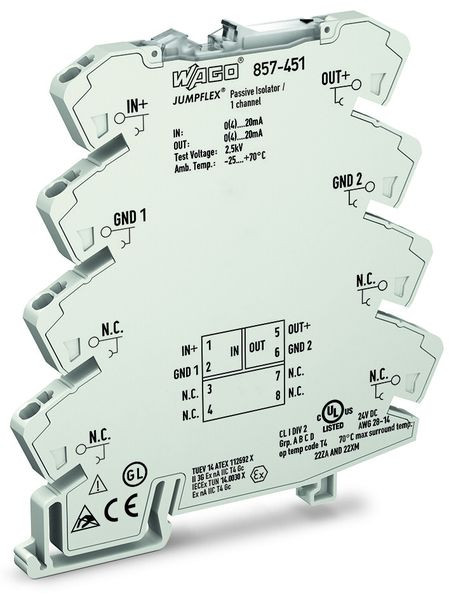

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
1-kanalig,
Eingangs- bzw. Ausgangssignal 0(4)..20mA Passivtrenner, 1-kanalig; Stromeingangssignal; Stromausgangssignal; Power über Eingang; 6 mm Baubreite; 2,50 mm²
1-kanalig,
Eingangs- bzw. Ausgangssignal 0(4)..20mA Passivtrenner, 1-kanalig; Stromeingangssignal; Stromausgangssignal; Power über Eingang; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der einkanalige Passivtrenner trennt und filtert analoge Normsignale im Bereich von 0(4) bis 20 mA und bezieht die Energie zur Signalübertragung aus dem Eingangskreis. Der angeschlossene Sensor muss die notwendige Energie für den Passivtrenner aufbringen und zusätzlich die angeschlossene Bürde treiben.
Merkmale:
- Keine zusätzliche Versorgungsspannung notwendig
- Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 6 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 49,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 96 mm |
| Tiefe | 94 mm |
| Anzahl der Kanäle | 1 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -25 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1 |
| Bemessungsbetriebsfrequenz | 100 Hz |
| Bürde | 600 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Gerätebauform | sonstige |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | Passivtrenner, 1-kanalig,Stromeingangssignal,Stromausgangssignal |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
