Beschreibung

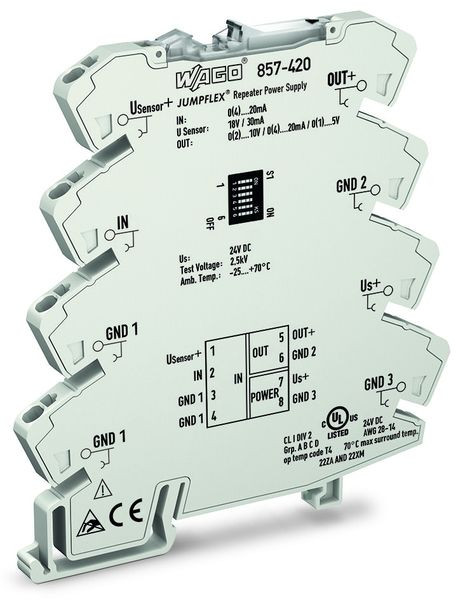

JUMPFLEX®
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
Strom / Spannung, konfigurierbar per DIP-Schalter,
Eingangssignal 0(4) .. 20mA
Ausgangssignale 0(4) .. 20mA, 0(1) .. 5V, 0(2) .. 10V Trennverstärker; Stromeingangssignal; Strom- und Spannungsausgangssignal; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
Strom / Spannung, konfigurierbar per DIP-Schalter,
Eingangssignal 0(4) .. 20mA
Ausgangssignale 0(4) .. 20mA, 0(1) .. 5V, 0(2) .. 10V Trennverstärker; Stromeingangssignal; Strom- und Spannungsausgangssignal; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der Speisetrenner dient zum Anschluss von im Feld befindlichen 2- oder 3-Leiter-Transmittern. Er stellt die notwendige Energieversorgung zur Verfügung und überträgt die analogen Signale galvanisch getrennt voneinander.
Merkmale:
- Speisung von SMART-Transmittern
- Kalibrierte Messbereichsumschaltung
- Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 6 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 90303320 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 94 mm |
| Tiefe | 94 mm |
| Anzahl der Kanäle | 1 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -25 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1 |
| Bemessungsbetriebsfrequenz | 100 Hz |
| Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
| Bürde | 2000 - 600 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | Trennverstärker,Stromeingangssignal,Strom- und Spannungsausgangssignal |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
