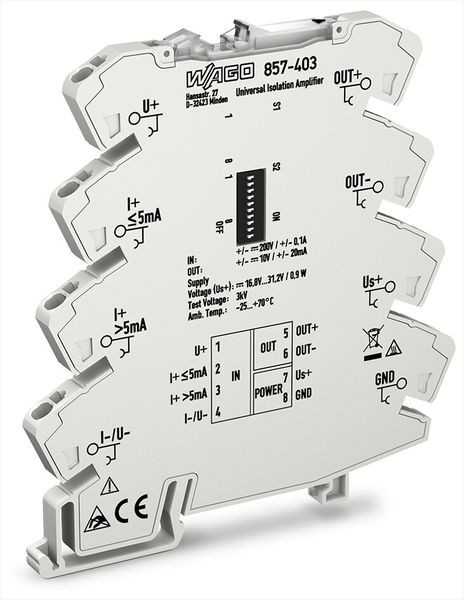

Artikelbild
Abbildung ähnlich
WAGO

02445082
WAGO 857-403 Trennverstärker, Strom- und Span

857-403 4066966111668 857-403
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Trennverstärker; Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²

Kurzbeschreibung:

Der Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.

Merkmale:

  • Überlastschutz des Stromeingangs durch reversible Sicherung
  • Kalibrierte Messbereichsumschaltung aller 456 Signale
  • Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig
  • Umschaltbare Grenzfrequenz
  • Zuschaltbares Clipping Begrenzung des analogen Normsignals auf die Messbereichsendwerte
  • Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung

Merkmale

Schutzart (IP) IP20
Breite 6 mm
Verpackungseinheit 1
Gewicht 0,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Schnappbefestigung Tragschiene
Höhe 94 mm
Tiefe 94 mm
Anzahl der Kanäle 1
Art der Spannungsversorgung sonstige
Betriebstemperatur -25 - 70 °C
Ausführung des elektrischen Anschlusses Federzuganschluss
Anzahl der Ausgangsbereiche +10 V ... -10 V 1
Anzahl der Ausgangsbereiche +5 V ... -5 V 1
Anzahl der Ausgangsbereiche 0 mA ... 10 mA 1
Anzahl der Ausgangsbereiche 0 V ... 10 V 1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA 1
Anzahl der Ausgangsbereiche 0 V ... 5 V 1
Anzahl der Ausgangsbereiche 1 V ... 5 V 1
Anzahl der Ausgangsbereiche -10 mA ... +10 mA 1
Anzahl der Ausgangsbereiche -10 V ... +10 V 1
Anzahl der Ausgangsbereiche 2 V ... 10 V 1
Anzahl der Ausgangsbereiche -20 mA ... +20 mA 1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA 1
Anzahl der Ausgangsbereiche -5 V ... +5 V 1
Anzahl der Eingangsbereiche +10 V ... -10 V 1
Anzahl der Eingangsbereiche +5 V ... -5 V 1
Anzahl der Eingangsbereiche 0 V ... 1 V 1
Anzahl der Eingangsbereiche 0 V ... 10 V 1
Anzahl der Eingangsbereiche 0 mV ... 100 mV 1
Anzahl der Eingangsbereiche 0 mV ... 300 mV 1
Anzahl der Eingangsbereiche 0 V ... 5 V 1
Anzahl der Eingangsbereiche 0 mV ... 500 mV 1
Anzahl der Eingangsbereiche 0 mV ... 60 mV 1
Anzahl der Eingangsbereiche 1 V ... 5 V 1
Anzahl der Eingangsbereiche -10 V ... +10 V 1
Anzahl der Eingangsbereiche -100 mV ... +100 mV 1
Anzahl der Eingangsbereiche 2 V ... 10 V 1
Anzahl der Eingangsbereiche -300 mV ... +300 mV 1
Anzahl der Eingangsbereiche -5 mA ... +5 mA 1
Anzahl der Eingangsbereiche -5 V ... +5 V 1
Anzahl der Eingangsbereiche -500 mV ... +500 mV 1
Bemessungsbetriebsfrequenz 100 - 5000 Hz
Bemessungsversorgungsspannung bei DC 16.8 - 31.2 V
Bürde 1000 - 600 Ohm
Galvanische Trennung zwischen Eingang und Ausgang ja
Galvanische Trennung zwischen den Eingängen ja
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen ja
Temperaturdrift 0.01 %/K
Kurzbeschreibung Trennverstärker,Strom- und Spannungseingangssignal,bipolares Strom- und Spannungsausgangssignal
eClass 11.0 - Klasse 27210120
UNSPSC 14.0801 - Klasse 39122300
