Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

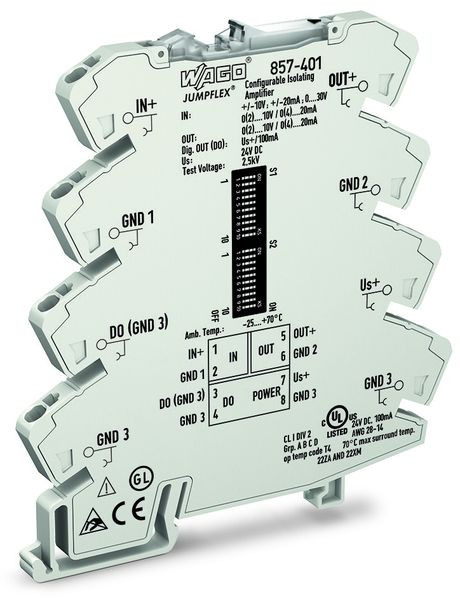

Baubreite 6,0 mm, Prüfspannung 2,5 kV AC, erweiterter Umgebungstemperaturbereich -25°C..+70°C, Versorgungsspannung 24 V DC, alle Anschlüsse brückbar, Anschlussquerschnitt 0,08-2,5 mm2, Beschriftungsmöglichkeit mit WMB,
mit Digitalausgang, konfigurierbar per DIP-Schalter oder Software,
Eingangssignale +/- 0(4)..20mA (max.100mA), +/- 0(1)..5V, +/- 0(2)..10V, 0..30V (max.31,2V)
Ausgangssignale 0(4)..20mA, 0(1)..5V, 0(2)..10V, Digitalausgang DC 24V
Trennverstärker; Strom- und Spannungseingangssignal; Strom- und Spannungsausgangssignal; Digitalausgang; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm² Trennverstärker; Strom- und Spannungseingangssignal; Strom- und Spannungsausgangssignal; Digitalausgang; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²
Kurzbeschreibung:
Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.
Digitaler Schaltausgang (DO):
Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:
GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang „GND“ ausgewählt.
Us-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.
Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschnittstelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mV / 5 µA.
Merkmale:
- PC-Konfigurationsschnittstelle
- Kalibrierte Messbereichsumschaltung
- Analoge uni- und bipolare Normsignale eingangsseitig
- Zuschaltbares Clipping
Begrenzung des analogen Normsignals auf die Messbereichsendwerte - Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 6 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 90303320 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 94 mm |
| Tiefe | 94 mm |
| Anzahl der Kanäle | 1 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -25 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
| Bürde | 2000 - 600 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Störmeldeausgang | ja |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | Trennverstärker, Strom- und Spannungseingangssignal, Strom- und Spannungsausgangssignal |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
Angaben zur Marke
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
