Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 5 ST | Menge übernehmen |
| 45 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 5 ST |
| Bestellschritt | 5 ST |
Beschreibung

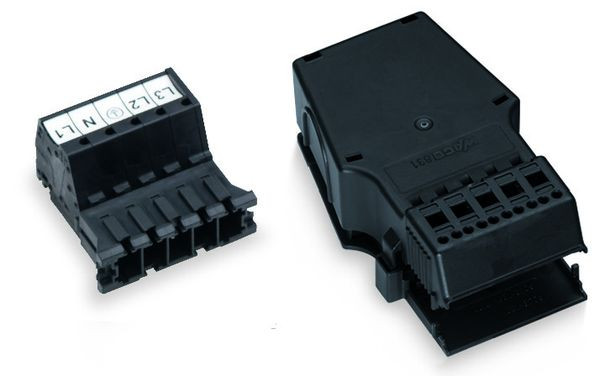

Stecker; mit Zugentlastungsgehäuse; 5-polig; Kod. A; 6,00 mm²; schwarz
Stiftleiste WINSTA® MAXI Kodierung A
Die Stiftleiste WINSTA® MAXI mit Fehlsteckschutz gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MAXI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 35 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Mit WINSTA® MAXI realisieren Sie beispielsweise die Einspeisung von Energie. Denn Lösungen dieser Produktfamilie können bei einem Nennstrom bis 35 A verwendet werden. Sie sind deswegen besonders leistungsstark.WINSTA® MAXI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- Fehlerfreiheit durch Fehlsteckschutz
- optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung
- für jede Netzanwendung
- passgenaue Abmessungen
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 46 mm |
| Breite | 48 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 45 |
| Verpackungseinheit | 5 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 29 mm |
| Bemessungsstrom | 35 A |
| Bemessungsspannung | 400 V |
| Mit Zugentlastung | ja |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Anzahl der Anschlüsse je Pol | 1 V |
| Art der Verriegelung | separat |
| Kabeldurchmesser | 13 - 18 mm |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 6 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 6 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.38722 kWh |
| Kurzbeschreibung | Stecker,mit Zugentlastungsgehäuse,5-polig,schwarz |
| eClass 11.0 - Klasse | 27440605 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | N, E, 1, 2, 3 |
| Farbe der Kodierung/Kontakteinsatz | schwarz |
| RAL-Nummer Codierung/Kontakteinsatz | 9004 |
