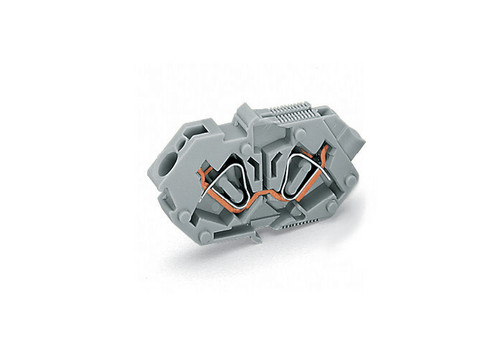

Abbildung ähnlich
WAGO

01495356
WAGO 826-160 DF-KNMODUL 4QMM 7MM

826-160 4044918532631 826-160
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
1.500 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Anreihbare Durchführungsmittelklemme; Leiter-/Leiteranschluss; Blechdicke 1 … 4 mm; 4 mm²; Rastermaß 7 mm; 1-polig; CAGE CLAMP®; 4,00 mm²; grau

Durchführungsklemme Serie 826, grau

Bei dieser Durchführungsklemme mit der Artikelnummer 826-160 steht eine einfache und zuverlässige Verbindung im Vordergrund. Mit unseren Durchführungsklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von mindestens 9 bis 10 mm  benötigt. Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (7 x 23,55 x 42,5) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet.

Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss

Die Kontaktoberfläche besteht aus Zinn. Diese Durchführungsklemme wird durch ein Betätigungswerkzeug betätigt.
  • Eignet sich auch für die Gehäusedurchführung
  • Sichere und schnelle Montage
  • Polzahl: 1
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • Rastermaß: 7 mm

Merkmale

Breite 7 mm
Polzahl 1
Verpackungseinheit 1500
Verpackungseinheit 50
Verpackungseinheit 25
Gewicht 4,5
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart sonstige
Farbe grau
Bemessungsspannung 320 V
Betriebstemperatur -60 - 105 °C
Anzahl der Klemmstellen je Pol 2
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.08 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.08 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.08 - 4 mm²
Bemessungsstrom In 32 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 23.55 mm
Tiefe 42.5 mm
Kurzbeschreibung Anreihbare Durchführungsmittelklemme, Leiter-/Leiteranschluss, Blechdicke 1 … 4 mm, grau
eClass 11.0 - Klasse 27141106
UNSPSC 14.0801 - Klasse 39121410
