Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 17 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

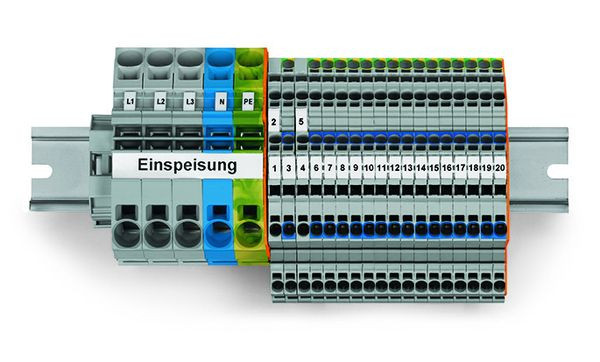

TOPJOB®S-Hauptverteiler-Set FI/LS; mit Betätigungsöffnung
- Für die Hauptverteilung mit separaten FI-/LS-Schaltern für jeden Stromkreis; beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom-und 2 Drehstromkreisen
- Verbindung der L- und N-Leitungen vom FI-LS-Schalter mit den Stromkreisen über Installationsetagenklemmen ohne Trennmöglichkeit; Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über die FI-LS-Schalter
Bestückung:
- 16 x Installationsetagenklemme; N/L/PE; 4 mm² (2003-7646)
- 2 x Installationsetagenklemme; L/L; 4 mm² (2003-7642)
- 1 x Abschluss- und Zwischenplatte (2003-7692)
- 1 x Brücker; von 1 auf 3 (2002-433)
- 3 x 2-Leiter-Verteilereinspeiseklemme; grau; 16 mm² (2016-7601)
- 1 x 2-Leiter-Verteilereinspeiseklemme; blau; 16 mm² (2016-7604)
- 1 x 2-Leiter-Schutzleiterklemme; grün-gelb; 16 mm² (2016-7607)
- 1 x Abschluss- und Zwischenplatte (2016-7692)
- 2 x Schraubenlose Endklammer; 10 mm breit (249-117)
- 1 x Beschriftungsstreifen; weiß; 0,5 m (2009-110)
- 1 x WMB-Beschriftungskarte; 1 … 50 (793-5566)
- 1 x WMB-Beschriftungskarte; L1, L2, L3, N, PE (793-5472)
- 1 x Faserschreiber (210-110)
Blockbreite inkl. Endklammer 17,54 cm
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 17 |
| Gewicht | 0,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 80808080 |
| Montageart | Hutschiene TH35 |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Grundfarbe | sonstige |
| Werkstoff des Isolierkörpers | Thermoplast |
| Kurzbeschreibung | TOPJOB? S FI/LS main distribution bo |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP2X |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 1440 |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 68 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 240 V |
| Auslösecharakteristik | B |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 2 |
| Frequenz | 50 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Stoßstromfestigkeit | 0.25 kA |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Verlustleistung | 5.20 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 450 |
| Verpackungseinheit | 50 |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 400 V |
| Betriebstemperatur | -35 - 85 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Potenziale | 2 |
| Grundfarbe | grau |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Bemessungsstrom In | 32 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 96 mm |
| Tiefe | 42.3 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 450 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Werkstoff | Kupfer |
| Ausführung | 10x3 mm |
| Ausführung der Oberfläche | verzinnt |
| Bemessungsstrom In | 140 A |
| eClass 11.0 - Klasse | 27141139 |
| UNSPSC 14.0801 - Klasse | 39121117 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2000 |
| Verpackungseinheit | 200 |
| Art des Zubehörs/Ersatzteils | sonstige |
| eClass 11.0 - Klasse | 27141192 |
| UNSPSC 14.0801 - Klasse | 39131702 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 200 ST | Menge übernehmen |
| 2.000 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 17 |
| eClass 11.0 - Klasse | 27141125 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Montageart | Hutschiene TH35 |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Grundfarbe | sonstige |
| Werkstoff des Isolierkörpers | Thermoplast |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 17 ST | Menge übernehmen |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
