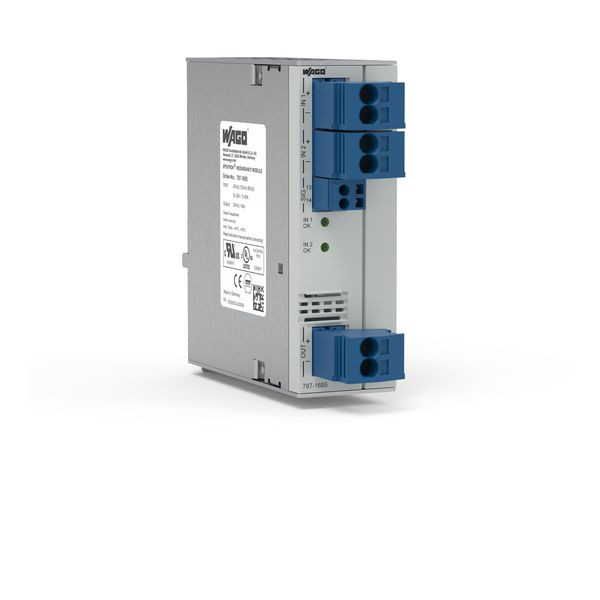

Artikelbild
Abbildung ähnlich
WAGO

01277537
WAGO 787-1685 RDM

787-1685 4055143534529 787-1685
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Redundanzmodul; Eingangsspannung 2 x DC 24 V; Eingangsstrom 2 x 20 A; Ausgangsspannung DC 24 V; Ausgangsstrom 40 A

Merkmale:

  • Redundanzmodul mit verlustarmen MOSFET zur Entkopplung von zwei Stromversorgungen
  • Zum Aufbau einer redundanten und ausfallsicheren Stromversorgung
  • Dauerstrom am Ausgang: DC 40 A, in beliebigem Verhältnis aus beiden Eingängen (z. B. 20 A / 20 A oder 0 A / 40 A)
  • Geeignet für Stromversorgungen mit PowerBoost und TopBoost
  • Konturengleich mit den Stromversorgungen Classic Power
  • Galvanisch getrennte Ausgangsspannung (SELV/PELV) gemäß EN 61140/UL 60950-1

Merkmale

Schutzart (IP) IP20
Breite 42 mm
Verpackungseinheit 1
Verpackungseinheit 12
Gewicht 0,42
Gewichtseinheit KG
Gewichtbezugsmenge 1
Höhe 127 mm
Tiefe 127 mm
Spannungsart der Versorgungsspannung DC
Ausführung des elektrischen Anschlusses Federzuganschluss
Tragschienenmontage möglich ja
1. Ausgangsspannung 10 - 36 V
Bemessungsversorgungsspannung bei DC 10 - 36 V
Performance Level nach EN ISO 13849-1 ohne
Max. Ausgangsstrom 1 40 A
Breite in Teilungseinheiten 3
Nennwert Ausgangsspannung 1 24 V
Nennwert Ausgangsstrom 1 40 A
Leistungsabgabe 960 W
Kurzbeschreibung Redundanzmodul,Eingangsspannung 2 x DC 24 V,Eingangsstrom 2 x 20 A
eClass 11.0 - Klasse 27040701
UNSPSC 14.0801 - Klasse 39121004
