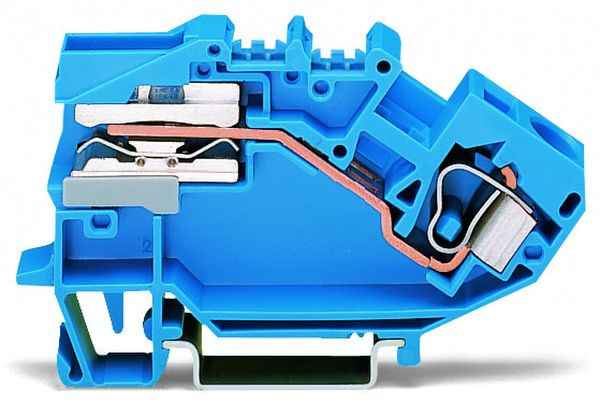

Abbildung ähnlich
WAGO

01406933
WAGO 784-613 N-TRENNKLEMME 10QMM

784-613 4045454016975 784-613
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen
425 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie 784
1-Leiter-N-Trennklemme 400 V / 6 kV / 3, 0,2 - 10 mm2 1-Leiter-N-Trennklemme; 10 mm²; CAGE CLAMP®; 10,00 mm²; blau

N-Trennklemme Serie 784, blau

Die N-Trennklemme mit der Artikelnummer 784-613 ermöglicht einen schnellen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser N-Trennklemme Abisolierlängen von mindestens 12 bis 13 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die N-Trennklemme für Leiterquerschnitte von 0,2 mm² bis 10 mm² zum einen und für Leiterquerschnitte von 0,2 mm² bis 16 mm² zum anderen.

  • Betätigung über Betätigungswerkzeug
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • Einbaufertig, sofort nutzbar

Merkmale

Breite 10 mm
Verpackungseinheit 25
Verpackungseinheit 425
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe blau
Bemessungsspannung 400 V
Anzahl der Klemmstellen 1
Betriebstemperatur 105 °C
Anschlussplatte erforderlich ja
Geeignet für N-Sammelschiene 3x10 mm
Ausführung des elektrischen Anschlusses Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 10 mm²
Bemessungsstrom In 57 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 82.5 mm
Tiefe 43.5 mm
Kurzbeschreibung 1-conductor N-disconnect tb blue
eClass 11.0 - Klasse 27141138
UNSPSC 14.0801 - Klasse 39121410
