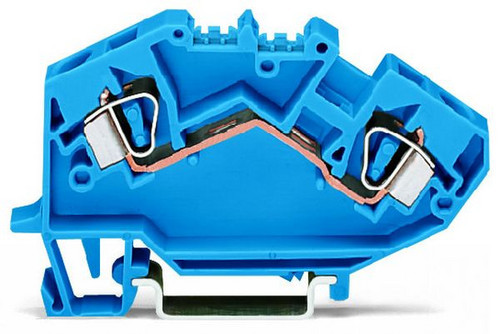

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 25 ST | Menge übernehmen |
| 525 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Serie 782
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 0,2 - 6 mm2 2-Leiter-Durchgangsklemme; 6 mm²; für Anwendungen Ex i geeignet; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 6,00 mm²; blau
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 0,2 - 6 mm2 2-Leiter-Durchgangsklemme; 6 mm²; für Anwendungen Ex i geeignet; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 6,00 mm²; blau
Durchgangsklemme Serie 782 mit CAGE CLAMP®
Die Durchgangsklemme hat die Artikelnummer 782-604 und ermöglicht einen einfachen und sicheren Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 12 bis 13 mm erforderlich. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,2 mm² bis 6 mm².- Betätigung über Betätigungswerkzeug
- Kompakte Baugrößen
- Einbaufertig, sofort nutzbar
Merkmale
| Breite | 8 mm |
| Verpackungseinheit | 25 |
| Verpackungseinheit | 525 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 41 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 82.5 mm |
| Tiefe | 43.5 mm |
| Kurzbeschreibung | 2-Leiter-Durchgangsklemme, 6 mm², für Anwendungen Ex i geeignet, blau |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
