Beschreibung
Serie 781
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 0,08 - 4 mm2 3-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex i geeignet; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 4,00 mm²; blau
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 0,08 - 4 mm2 3-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex i geeignet; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 4,00 mm²; blau

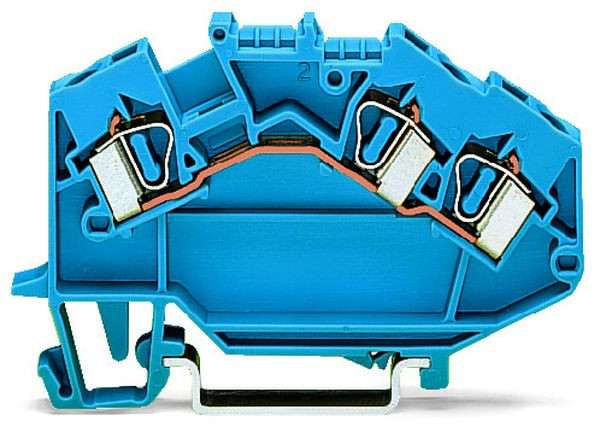

Durchgangsklemme Serie 781 mit Betätigungswerkzeug
Die Durchgangsklemme mit der Artikelnummer 781-651 ermöglicht eine einfache und sichere Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 9 bis 10 mm nötig. Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist die Durchgangsklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 4 mm².- Einbaufertig, sofort nutzbar
- Für jede Verdrahtungsaufgabe die richtige Klemme
- Betätigung über Betätigungswerkzeug
Merkmale
| Breite | 6 mm |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 750 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 32 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 77 mm |
| Tiefe | 43.5 mm |
| Kurzbeschreibung | 3-conductor through terminal block suitable for Ex i applications blue |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
