WAGO 772-263 IDC-AM BU.M.PHASENWAHL,3-P.5X2,5

772-263 4045454062019 772-263
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen
120 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

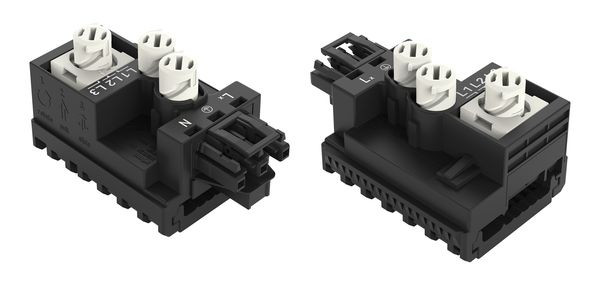

Abgriffmodul; für Flachleitung; 5 x 2,5 mm² + 2 x 1,5 mm²; 3-polig; Kod. A; ausgangsseitig mit Leitungsanschluss; schwarz

Abgriffmodul WINSTA® IDC Kodierung A

Das Abgriffmodul WINSTA® IDC mit Fehlsteckschutz gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Dank der farblichen und mechanischen Kodierung A der WINSTA® IDC-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet.

WINSTA® IDC-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Qualität und Haltbarkeit – mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
  • effektiver Fehlsteckschutz
  • optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung
  • zur Anwendung in vielen allgemeinen Netzanwendungen
  • kundenspezifische Lösungen
  • schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb

Merkmale

Schutzart (IP) IP20
Länge 79 mm
Breite 49 mm
Polzahl 3
Gehäusefarbe schwarz
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 10
Verpackungseinheit 120
Gewicht 0,07
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Ausführung Abgriff
Halogenfrei ja
Höhe 46.5 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Mechanische Kodierung ja
Kontaktmaterial CuSn
Art der integrierten Schaltung ohne
Phasenabgriff wählbar
Art der Verriegelung im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.51194 kWh
Kurzbeschreibung Abgriffmodul, für Flachleitung, 5 x 2,5 mm² + 2 x 1,5 mm², schwarz
eClass 11.0 - Klasse 27440601
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung L, N, PE
Farbe der Kodierung/Kontakteinsatz schwarz
